Вимоги до комплектації та оформлення

• Вимоги до комплектації пояснювальної записки
• Загальні вимоги до оформлення
• Нумерація сторінок пояснювальної записки
• Нумерація розділів, підрозділів
• Ілюстрації
• Таблиці
• Переліки
• Примітки
• Виноски
• Формули та рівняння
• Лістинг програмного коду
• Посилання
• Оформлення додатків
• Перелік джерел посилання

Пояснювальна записка оформлюється відповідно до вимог ЄСКД, ЄСПД, ЄСТД та інших нормативних документів, які регламентують правила оформлення науково-дослідних, конструкторських, науково-технологічних, програмних та інших текстових та графічних документів.

Вимоги до комплектації пояснювальної записки

Пояснювальна записка до курсової роботи обов’язково прошивається у папку з прозорою обкладинкою.

Записка оформляється на аркушах з рамкою і малим штампом, за виключенням титульного листа, завдання на курсову роботу, анотації, змісту, переліку умовних позначень, символів, одиниць, скорочень і термінів та додатків.

Завантажити зразок

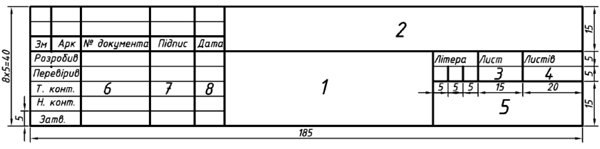

Вступ (перший аркуш вступу) викладається на аркуші з рамкою і великим штампом (40х185 мм).

Завантажити зразок

У графах штампу вказується:

• графа 1 – тема курсової роботи;
• графа 2 – позначення пояснювальної записки (КРКІ 223768.000 ПЗ, де 223768 - номер залікової книжки);
• графа 3 – порядковий номер аркуша;
• графа 4 – загальна кількість аркушів записки;
• графа 5 – реквізити: «ТК ЛНТУ, група 3х-КІ»;
• графа 6 – прізвища осіб, які підписують записку (Розробив, Перевірив);
• графа 7 – підписи осіб, прізвища яких вказані у графі 6;
• графа 8 – дата підпису записки.

Решта граф при виконанні не заповнюється.

Загальні вимоги до оформлення

Пояснювальна записка виконується на аркушах друкарського паперу формату А4 (210 х 297 мм).

Виклад матеріалу необхідно робити у неозначеній формі дієслова.

Пояснювальну записку виконують машинним (за допомогою комп’ютерної техніки) способом на одному боці аркуша білого паперу.

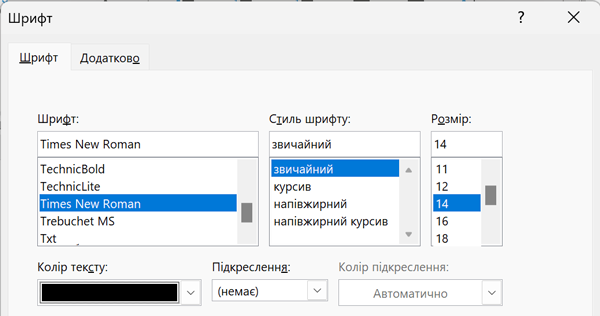

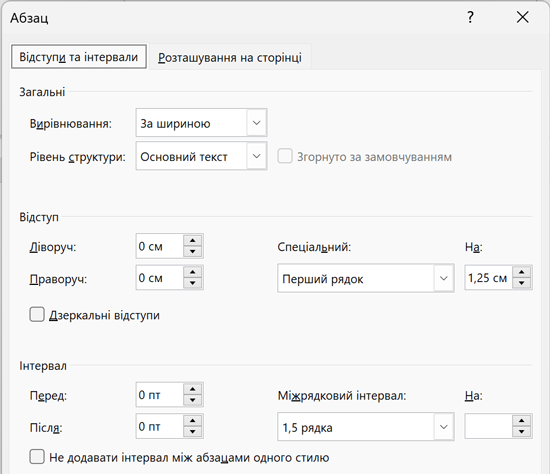

Параметри шрифту та абзацу:

• шрифт – Times New Roman;
• розмір шрифту – 14;
• міжрядковий інтервал – 1,5;
• інтервал між абзацами – 0;
• абзацний відступ – 1,25 см;
• вирівнювання – за шириною.

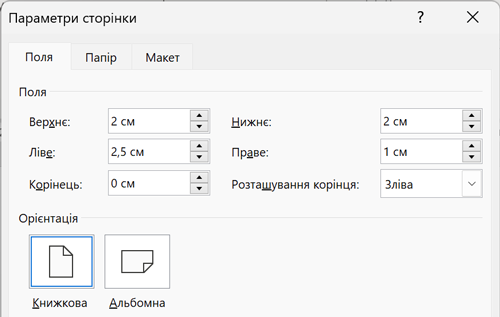

Параметри полів сторінки:

• верхнє і нижнє поля - 2 см;
• ліве поле – 2,5 см;
• праве поле – 1 см;

Відстань від рамки форми до границь тексту на початку та в кінці рядка – 5 мм.

Необхідно дотримуватись рівномірної щільності, контрастності й чіткості зображення тексту впродовж усієї пояснювальної записки. У пояснювальній записці мають бути чіткі, не розпливчасті лінії, літери, цифри та інші знаки. Всі лінії, літери, цифри і знаки повинні бути однаково чорними впродовж усієї пояснювальної записки.

Окремі слова, формули, знаки, які вписуються у надрукований текст, мають бути чорного кольору; щільність вписаного тексту має максимально наближуватись до щільності основного зображення.

Прізвища, назви установ, організацій, фірм та інші власні назви у дипломній роботі наводять мовою оригіналу. Допускається транслітерувати власні назви і наводити назви організацій у перекладі на українську мову, додаючи (при першому згадуванні) оригінальну назву.

Скорочення слів і словосполучень у курсовій роботі – відповідно до чинних стандартів з бібліотечної та видавничої справи.

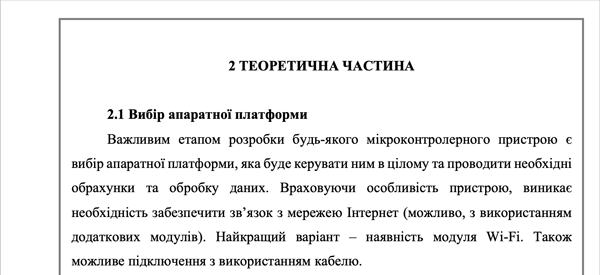

Розділи і підрозділи повинні мати заголовки.

Заголовки структурних елементів курсової роботи і заголовки розділів слід розташовувати посередині рядка і друкувати великими жирними літерами без крапки в кінці, не підкреслюючи.

Структурні елементи АНОТАЦІЯ, ЗМІСТ, ПЕРЕЛІК УМОВНИХ ПОЗНАЧЕНЬ, СИМВОЛІВ, ОДИНИЦЬ, СКОРОЧЕНЬ І ТЕРМІНІВ, ВСТУП, ВИСНОВКИ, ПЕРЕЛІК ДЖЕРЕЛ ПОСИЛАННЯ не нумерують.

Кожен структурний елемент та розділи текстового документа потрібно розпочинати з нового аркуша (сторінки).

Заголовки підрозділів курсової роботи слід починати з абзацного відступу і друкувати маленькими літерами, крім першої великої, не підкреслюючи, без крапки в кінці. Текст підрозділів роботи слід починати з абзацного відступу без інтервалів від заголовку.

Якщо заголовок складається з двох і більше речень, їх розділяють крапкою. Перенесення слів у заголовку розділів не допускається.

Відстань між заголовком структурних елементів курсової роботи чи заголовком розділів і подальшим текстом має бути один порожній рядок.

Не допускається розміщувати назву розділу, підрозділу, а також пункту й підпункту в нижній частині сторінки, якщо після неї розміщено тільки один рядок тексту.

Текст курсової роботи повинен бути коротким, чітким і не допускати різних тлумачень.

У курсовій роботі повинні застосовуватися науково-технічні терміни, позначення і визначення, встановлені відповідними стандартами, а при їх відсутності – загальноприйняті в науково-технічній літературі.

У тексті документа не допускається:

• застосовувати обороти розмовної мови, техніцизми, професіоналізми;
• застосовувати для одного і того ж поняття різні науково-технічні терміни, близькі за значенням (синоніми), а також іноземні слова і терміни за наявності рівнозначних слів і термінів в українській мові;
• застосовувати скорочення слів, окрім встановлених правилами української орфографії, відповідними державними стандартами, а також в даному документі;
• скорочувати позначення одиниць фізичних величин, якщо вони вживаються без цифр, за винятком одиниць фізичних величин в заголовках таблиць, і в розшифруваннях буквених позначень, що входять у формули і рисунки.

У тексті документа, за винятком формул, таблиць і рисунків, не допускається:

• застосовувати математичний знак мінус (-) перед негативними значеннями величин (слід писати слово "мінус");
• застосовувати без числових значень математичні знаки, наприклад > (більше), < (менше), = (рівно), (більше або рівно), (менше або рівно), (не рівно), а також знаки № (номер), % (відсоток);
• застосовувати індекси стандартів, технічних умов і інших документів без реєстраційного номера.

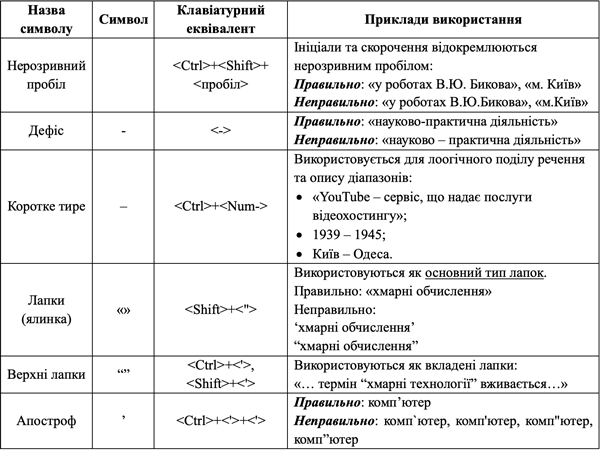

Типові помилки набору

Нумерація сторінок пояснювальної записки

Сторінки записки слід нумерувати арабськими цифрами, дотримуючись наскрізної нумерації впродовж усього тексту. Номер сторінки проставляють у правому верхньому куті сторінки без крапки в кінці (окрім першого листа розділу ВСТУП з штампом). При використанні аркушів із штампами номер сторінки проставляється у відповідній графі.

Нумерацію сторінок починають рахувати з титульного аркуша, але на всіх аркушах, що передують структурному елементу ВСТУП, цифри сторінок не проставляються.

Ілюстрації й таблиці, розмішені на окремих сторінках, включають до загальної нумерації сторінок пояснювальної записки.

Нумерація розділів, підрозділів

Розділи, підрозділи, пункти, підпункти пояснювальної записки слід нумерувати арабськими цифрами.

Розділи пояснювальної записки повинні мати порядкову нумерацію в межах викладення вмісту курсової роботи і позначатися арабськими цифрами без крапки, наприклад, 1, 2, 3 і т.д.

Підрозділи пояснювальної записки повинні мати порядкову нумерацію в межах кожного розділу. Номер підрозділу складається з номера розділу і порядкового номера підрозділу, відокремлених крапкою. Після номера підрозділу крапку не ставлять, наприклад 1.1, 1.2 і т.д.

Ілюстрації

Ілюстрації (креслення, рисунки, графіки, схеми, діаграми, фотознімки) слід розміщувати у пояснювальній записці безпосередньо після тексту, де вони згадуються вперше, або на наступній сторінці. На всі ілюстрації мають бути посилання у тексті пояснювальної записки курсової роботи.

Якщо ілюстрації створені не автором курсової роботи, необхідно при поданні їх у пояснювальній записці дотримуватись вимог чинного законодавства про авторські права.

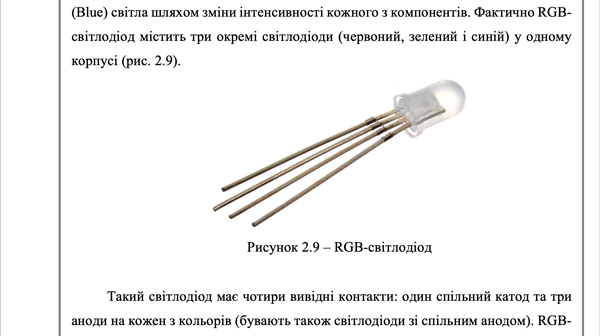

Ілюстрації повинні мати номер та назву, які розміщують під ілюстрацією по центру. Під ілюстрацією розміщують пояснювальні дані (підрисунковий текст). Назва ілюстрації відділяється від її номера знаками «пробіл – коротке тире – пробіл».

Ілюстрація позначається словом «Рисунок», яке разом з назвою ілюстрації розміщують після пояснювальних даних

Ілюстрації слід нумерувати арабськими цифрами порядковою нумерацією в межах розділу, за винятком ілюстрацій, наведених у додатках.

Номер ілюстрації складається з номера розділу і порядкового номера ілюстрації, відокремлених крапкою, наприклад, рисунок 3.2 - другий рисунок третього розділу.

Якщо ілюстрація не вміщується на одній сторінці, можна переносити її на інші сторінки, вміщуючи назву ілюстрації на першій сторінці, пояснювальні дані – на кожній сторінці, і під ними позначають: «Рисунок 3.2, аркуш 3».

Ілюстрації у тексті курсової роботи виділяють:

• одним порожнім рядком перед ілюстрацією;
• одним порожнім рядком після підрисункового тексту.

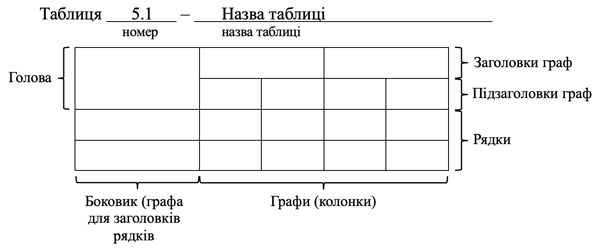

Таблиці

Цифровий матеріал, як правило, оформлюють у вигляді таблиць.

Горизонтальні та вертикальні лінії, які розмежовують рядки таблиці, а також лінії зліва, справа і знизу, що обмежують таблицю, можна не проводити, якщо їхня відсутність не ускладнює користування таблицею.

Таблицю слід розташовувати безпосередньо після тексту, у якому вона згадується вперше, або на наступній сторінці.

На всі таблиці мають бути посилання в тексті пояснювальної записки.

Таблиці повинні мати номер та назву, які розміщують над таблицею з абзацного відступу. Назва таблиці відділяється від її номера знаками «пробіл – коротке тире – пробіл». Таблиця позначається словом «Таблиця».

Таблиці слід нумерувати арабськими цифрами порядковою нумерацією в межах розділу, за винятком таблиць, що наводяться у додатках. Номер таблиці складається з номера розділу і порядкового номера таблиці, відокремлених крапкою, наприклад, Таблиця 2.1 – перша таблиця другого розділу.

Таблиця повинна мати назву, яку друкують малими літерами (крім першої великої) і вміщують над таблицею по лівому краю з абзацного відступу. Назва має бути стислою і відображати вміст таблиці.

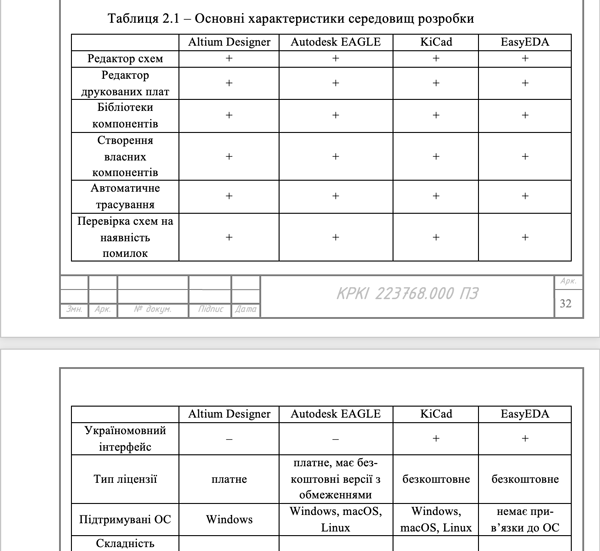

Якщо рядки або графи таблиці виходять за межі формату сторінки, таблицю поділяють на частини, розміщуючи одну частину під іншою, або поруч, або переносячи частину таблиці на наступну сторінку, повторюючи в кожній частині таблиці її голову і боковик.

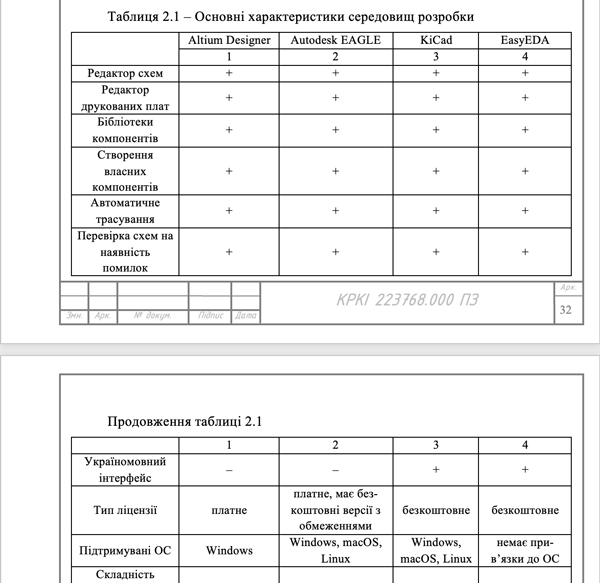

При поділі таблиці на частини допускається її голову або боковик заміняти відповідно номерами граф чи рядків, нумеруючи їх арабськими цифрами у першій частині таблиці.

Слово «Таблиця» вказують один раз зліва з абзацного відступу над першою частиною таблиці, над іншими частинами пишуть: «Продовження таблиці» із зазначенням номера таблиці.

Допускається повторювати заголовок таблиці на кожній сторінці, у цьому випадку підпис «Продовження таблиці» не вказують.

Заголовки граф таблиці починають з великої літери, а підзаголовки - з малої, якщо вони складають одне речення з заголовком.

Підзаголовки, що мають самостійне значення, пишуть з великої літери. В кінці заголовків і підзаголовків таблиць крапки не ставлять.

Заголовки і підзаголовки граф вказують в однині.

Таблиці у тексті курсової роботи виділяють:

• одним порожнім рядком перед назвою таблиці;
• одним порожнім рядком після таблиці.

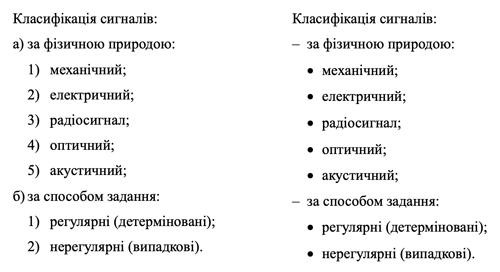

Переліки

Переліки, за потреби, можуть бути наведені всередині пунктів або підпунктів. Перед переліком ставлять двокрапку.

Перед кожною позицією переліку слід ставити малу літеру української абетки з дужкою, або, не нумеруючи – дефіс (перший рівень деталізації).

Для подальшої деталізації переліку слід використовувати арабські цифри з дужкою (другий рівень деталізації).

Переліки першого рівня деталізації друкують малими літерами з абзацного відступу, другого рівня – з відступом відносно місця розташування переліків першого рівня.

Примітки

Примітки вміщують у пояснювальній записці за необхідності пояснення змісту тексту, таблиці або ілюстрації.

Примітки розташовують безпосередньо після тексту, таблиці, ілюстрації, яких вони стосуються.

Одну примітку не нумерують. Слово «Примітка» друкують з великої літери з абзацного відступу, не підкреслюють, після слова «Примітка» ставлять крапку і з великої літери в тому ж рядку подають текст примітки.

Декілька приміток нумерують послідовно арабськими цифрами з крапкою. Після слова «Примітки» ставлять двокрапку і з нового рядка з абзацу після номера примітки з великої літери подають текст примітки.

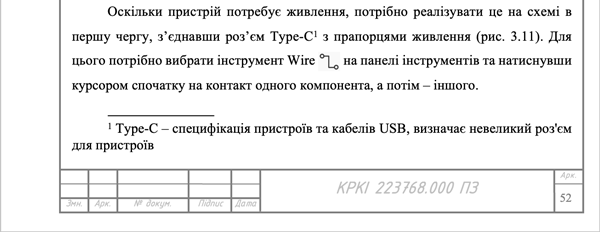

Виноски

Пояснення до окремих даних, наведених у тексті або таблицях, допускається оформляти виносками.

Виноски позначають надрядковими знаками у вигляді арабських цифр (порядкових номерів). Нумерація виносок – окрема для кожної сторінки.

Знаки виноски проставляють безпосередньо після того слова, числа, символу, речення, до якого дають пояснення, та перед текстом пояснення.

Текст виноски вміщують під таблицею або в кінці сторінки й відокремлюють від таблиці або тексту лінією довжиною 30 – 40 мм, проведеною в лівій частині сторінки.

Текст виноски починають з абзацного відступу і друкують з мінімальним міжрядковим інтервалом.

Формули та рівняння

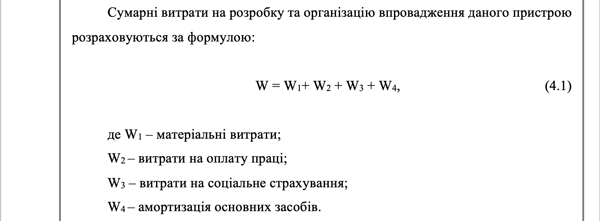

Формули та рівняння розташовують безпосередньо після тексту, в якому вони згадуються, посередині сторінки. Вище і нижче кожної формули або рівняння повинно бути залишено не менше одного вільного рядка.

Формули і рівняння у пояснювальній записці (за винятком формул і рівнянь, наведених у додатках) слід нумерувати порядковою нумерацією в межах розділу. Номер формули або рівняння складається з номера розділу і порядкового номера формули або рівняння, відокремлених крапкою, наприклад, формула (1.3) – третя формула першого розділу.

Номер формули або рівняння зазначають на рівні формули або рівняння в дужках у крайньому правому положенні на рядку.

Пояснення значень символів і числових коефіцієнтів, що входять до формули чи рівняння, слід наводити безпосередньо під формулою у тій послідовності, в якій вони наведені у формулі чи рівнянні.

Пояснення значення кожного символу та числового коефіцієнта слід давати з нового рядка. Перший рядок пояснення починають з абзацу словом «де» без двокрапки.

Переносити формули чи рівняння на наступний рядок допускається тільки на знаках виконуваних операцій, повторюючи знак операції на початку наступного рядка. Коли переносять формули чи рівняння на знакові операції множення, застосовують знак «⨉».

Формули, що йдуть одна за одною і не розділені текстом, відокремлюють комою.

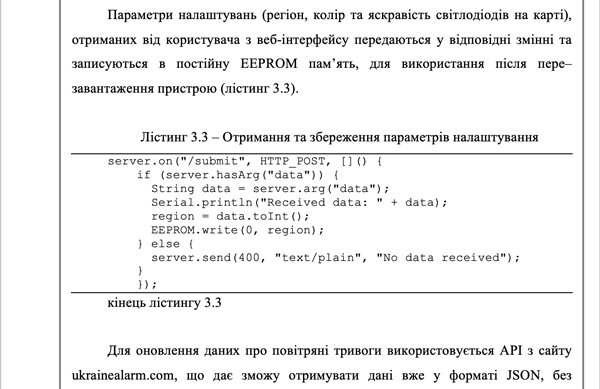

Лістинг програмного коду

У випадку наведення в тексті пояснювальної записки лістингу програмного коду, цей код повинен бути структурованим і зручним для читання, шрифт «Courier New», розмір шрифту 12 pt, звичайний, інтервал 1.

Фон, на якому розміщуються символи коду, повинен бути білим, не повинен містити виділення частин тексту кольорами, відмінними від білого. Допускається нумерація рядків коду зліва від кожного рядка арабськими цифрами, відокремленими крапками.

Лістинг позначається словом «Лістинг», яке разом з назвою лістингу розміщують на його початку, наприклад, «Лістинг 2.3 – Код програми» по центру сторінки і відділяють горизонтальною лінією. В кінці лістингу після останнього рядка коду додається горизонтальна лінія, на рядок нижче напис «кінець лістингу» і його номер.

Лістинг слід розташовувати безпосередньо після тексту, у якому він згадується вперше, або на наступній сторінці. На всі лістинги мають бути посилання в тексті пояснювальної записки; наприклад, в лістингу 3.1 наведено; код програми (ліст. 3.2).

Фрагменти коду, що перевищують за обсягом 1 сторінку доцільно виносити в додатки.

Посилання

Посилання в тексті пояснювальної записки на джерела слід зазначати порядковим номером за переліком посилань, виділеним двома квадратними дужками, наприклад, «у роботах [1 - 7] ... », «... у загальному обсязі робочого часу частка інформаційної роботи перевищує 70% [6]».

При посиланнях на розділи, підрозділи, пункти, підпункти, ілюстрації, таблиці, формули, рівняння, додатки зазначають їх номери.

При посиланнях слід писати: «... у розділі 4 ...», «... відповідно до 2.3 ...», «... на рис. 1.3 ...», або «... на рисунку 1.3 ...», «... у таблиці 3.2 ...», «... (див. 3.2) ...», «... за формулою (3.1) ...», «... у рівняннях (1.23) - (1.-25) ...», «... у додатку Б ...».

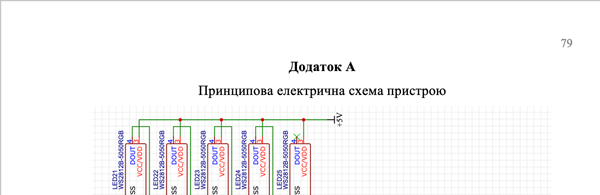

Оформлення додатків

Додатки слід оформлювати як продовження записки, на її наступних сторінках розташовуючи у порядку появи посилань на них у тексті.

Безпосередньо перед додатками вміщують аркуш, на якому посередині пишуть (друкують) слово «ДОДАТКИ», праворуч у верхньому куті проставляють порядковий номер сторінки.

Кожен додаток (якщо їх кілька) починають з нової сторінки. Додаток повинен мати заголовок, надрукований вгорі малими літерами (крім першої великої) симетрично відносно тексту сторінки. Посередині рядка над заголовком малими літерами з першої великої повинно бути надруковано слово «Додаток» і велика літера, що його позначає.

Додатки слід позначати послідовно літерами української абетки, за винятком літер Г, Є, З, І, Ї, Й, О, Ч, Ь: додаток А, додаток Б і т.д. Один додаток позначається як додаток А.

Додатки повинні мати спільну з рештою записки наскрізну нумерацію сторінок.

Ілюстрації, таблиці, формули та рівняння, що є у тексті додатку, слід нумерувати в межах кожного додатку, наприклад: рисунок Б.3 – третій рисунок додатку Б; таблиця А.2 – друга таблиця додатку А; формула (А.1) – перша формула додатку А.

Перелік джерел посилання

Бібліографічний опис документів здійснюється за наступними стандартами:

• ДСТУ ГОСТ 7.1.2006 «Бібліографічний запис. Бібліографічний опис. Загальні вимоги та правила складання» (ГОСТ 7.1-2003IDT) - Вперше (зі скасуванням ГОСТ 7.1-84, ГОСТ 7.16-79, ГОСТ 7.18-79, ГОСТ 7.34-81.
• ДСТУ 8302:2015 Інформація та документація. Бібліографічне посилання. Загальні положення та правила складання (уведено вперше).
• ДСТУ 8299:2015 «Інформація та документація. Знак охорони авторського права. Правила подання у виданнях» (Вперше).

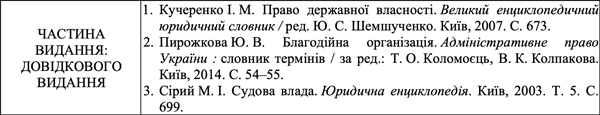

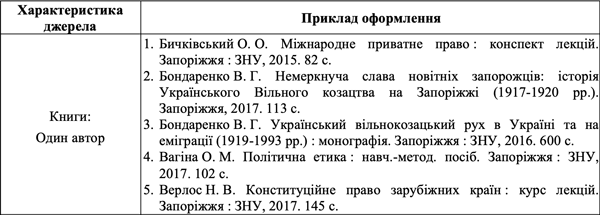

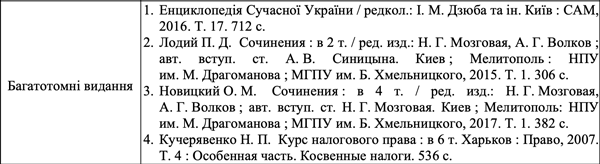

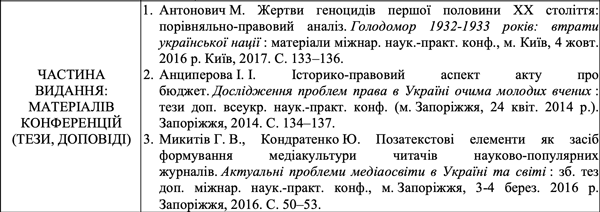

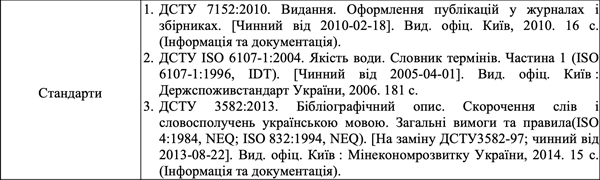

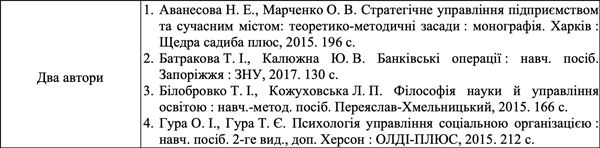

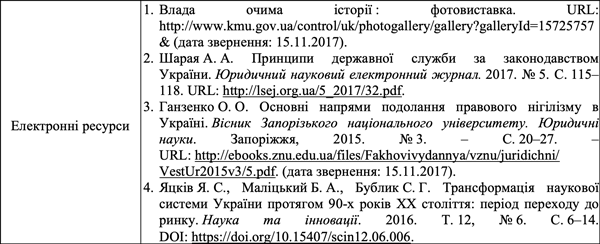

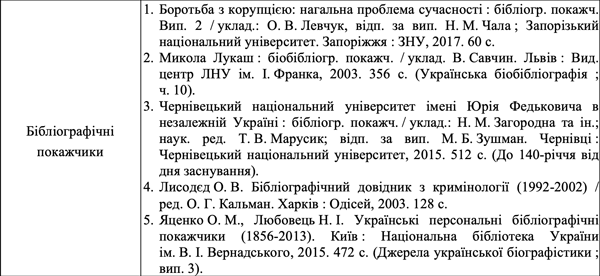

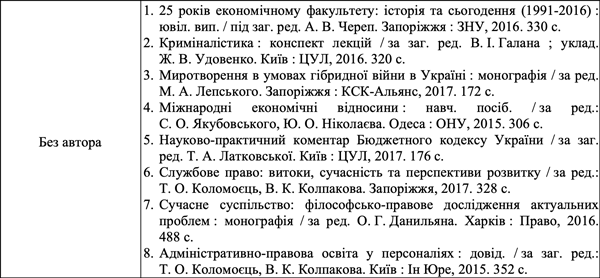

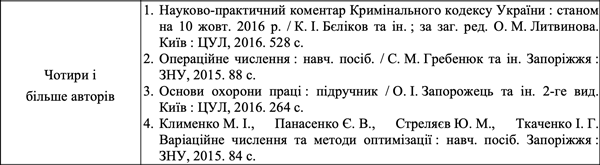

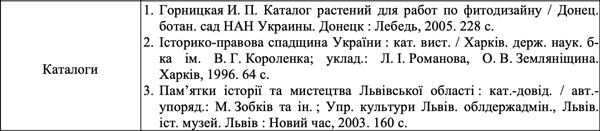

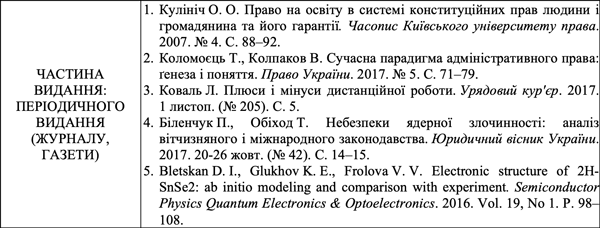

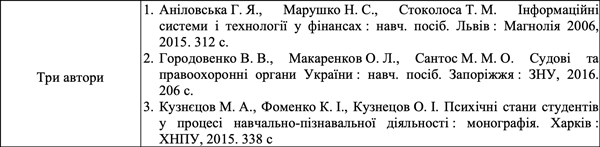

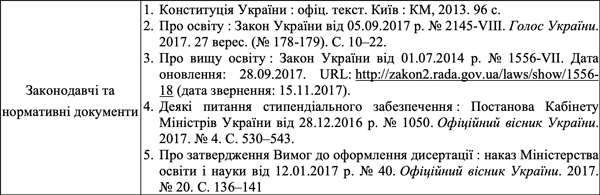

Приклади оформлення бібліографічного опису за ДСТУ 8302:2015
