Проектування мікроконтролерних пристроїв
Схема пристрою
Схема пристрою — графічний конструкторський документ, на якому у вигляді умовних позначень і зображень показані складові частини виробу, їх взаємне розташування і зв'язки між ними.
Електрична схема — це схема, що містить у вигляді умовних познак і зображень інформацію про електричну будову пристрою і взаємозв'язки його складових частин. Правила виконання всіх типів електричних схем встановлюються ДСТУ ГОСТ 2.702:2013 (ЄСКД, на території України) та міжнародним стандартом IEEE 315-1975.

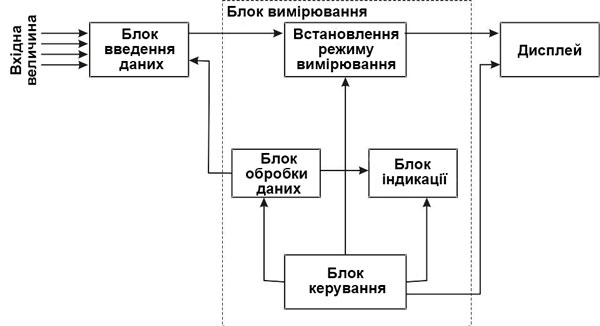

Структурна схема — схема, яка визначає основні функціональні частини виробу, їх взаємозв'язки та призначення. Структурна схема призначена для відображення загальної структури пристрою, тобто його основних блоків, вузлів, частин та головних зв'язків між ними.
На структурних електричних схемах у вигляді прямокутників або умовних графічних позначень зображають всі основні частини виробу (елементи, пристрої, функціональні групи) і показують взаємозв'язок між ними. При цьому графічна побудова схеми має давати наочне уявлення про послідовність взаємодії функціональних частин виробу, яка простежується за допомогою стрілок, що наносяться на лініях взаємозв'язку.

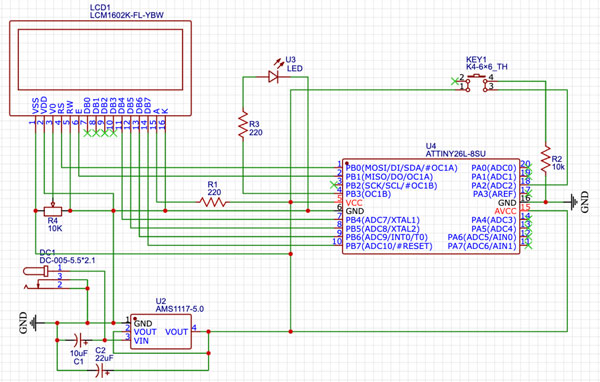

Електрична принципова схема – вид електричної схеми пристрою, що дає найповніше уявлення про склад і принцип його роботи. Цей вид схеми не враховує габаритних розмірів і реального розташування деталей об'єкта. За рівнем абстракції принципові електричні схеми займають середню позицію між функціональними і монтажними схемами.
На принциповій електричній схемі зображуються всі складові частини виробу і зв'язки між ними, та елементи, якими закінчуються вхідні та вихідні ланки електричних кіл (роз'єми, затискачі тощо).
Основні позначення
Всі елементи і зв'язки між ними на електричній принциповій схемі зображують за допомогою графічних умовних позначень згідно з чинними державними стандартами і розміщують таким чином, щоб схема була найбільш наочною, зручною для читання.
Основні позначення електронних компонентів на згідно стандартів ЄСКД та стандарту IEEE 315-1975 наведено в таблиці нижче.
| Електронний компонент, елемент | Позначення згідно стандартів ЄСКД та IEEE 315-1975 | Символьне позначення |
|---|---|---|

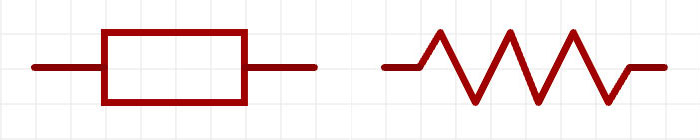

| Резистор постійний |  | R |

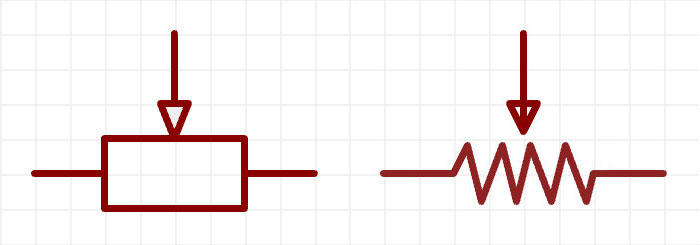

| Резистор змінний |  | RV, RP |
| Терморезистор |  | RT |
| Фоторезистор |  | RL |

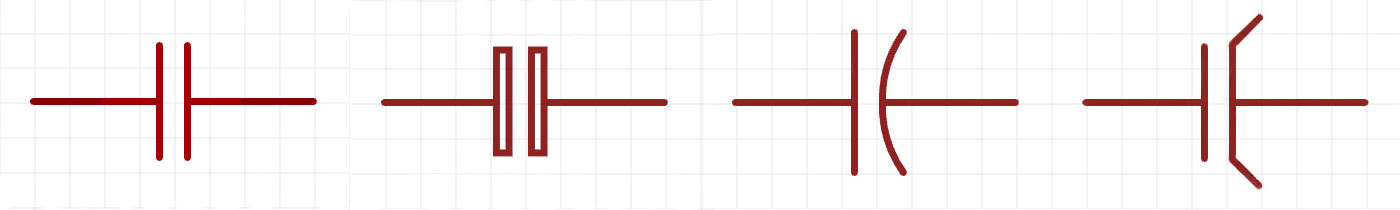

| Конденсатор неполярний |  | С |

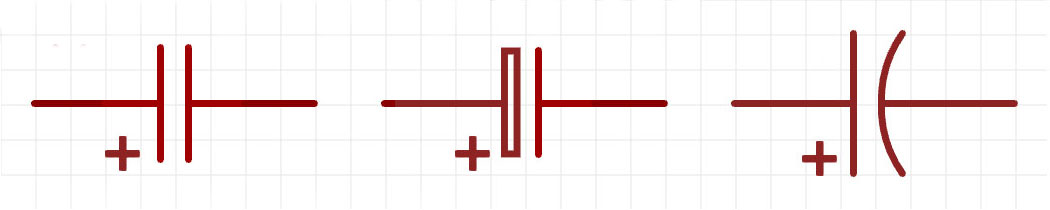

| Конденсатор полярний |  | С |
| Конденсатор змінної ємності |  | СV |

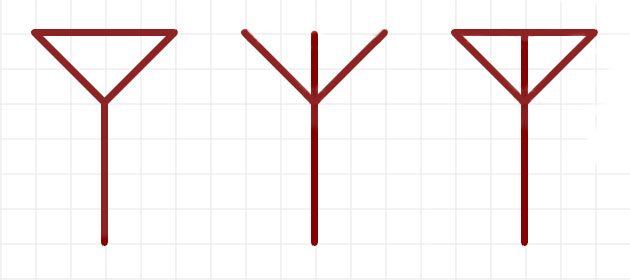

| Антена |  | A, AE, ANT |

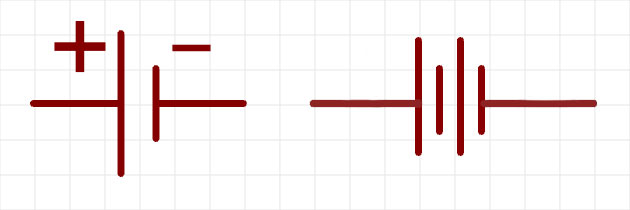

| Батарея, акумулятор |  | BT, BAT |

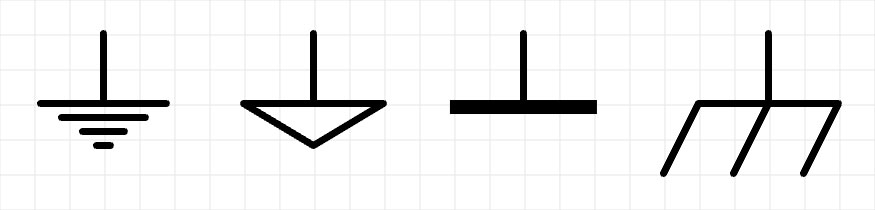

| Земля |  | GND |

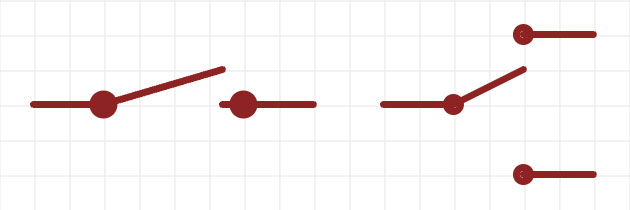

| Перемикач |  | S, SW |

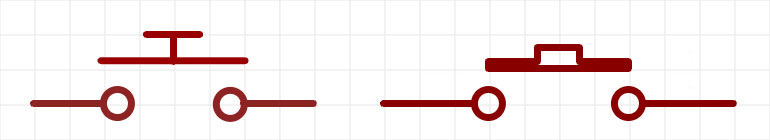

| Кнопка |  | SW |

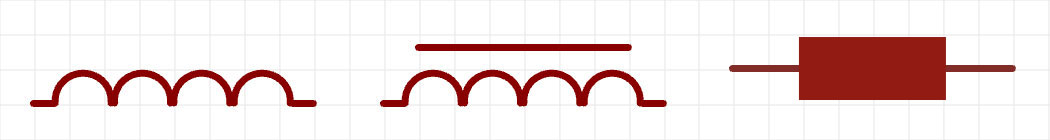

| Котушка індуктивності |  | L |

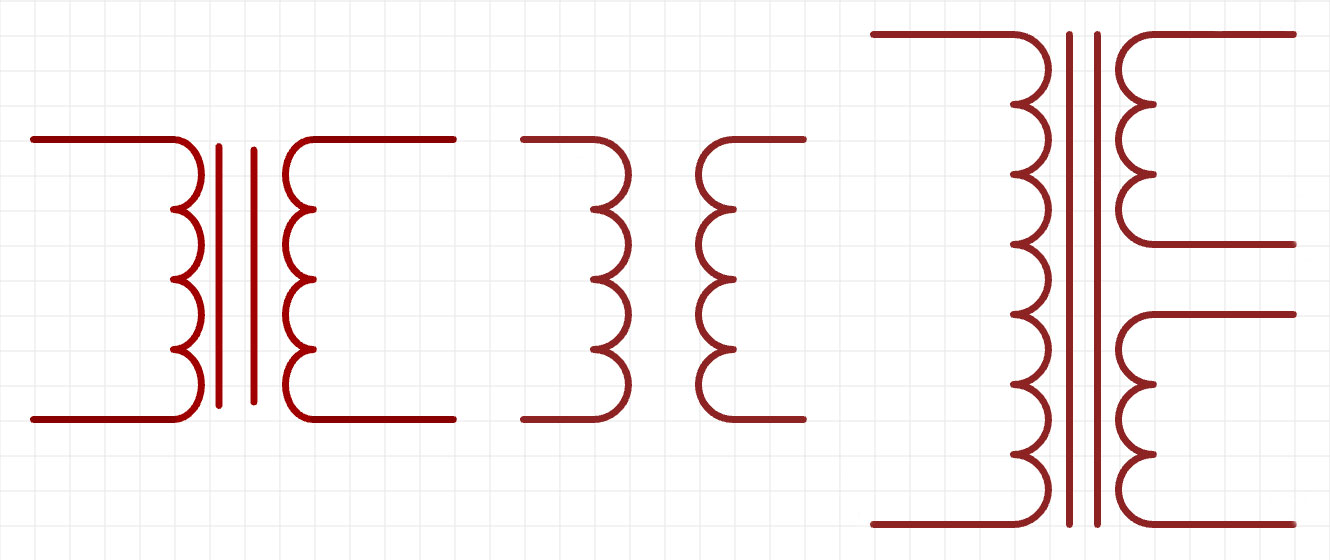

| Трансформатор |  | T |
| Діод |  | D, VD |
| Фотодіод |  | D, VD |
| Світлодіод |  | HL, LED |
| PNP транзистор |  | VT, Q |
| NPN транзистор |  | VT, Q |
| N-канальний польовий транзистор |  | VT, Q |
| P-канальний польовий транзистор |  | VT, Q |
| Запобіжник |  | F |

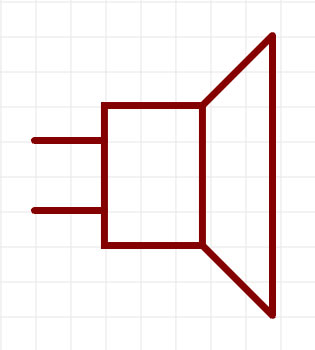

| Динамік |  | SP |
| Мікрофон |  | MIC, M |

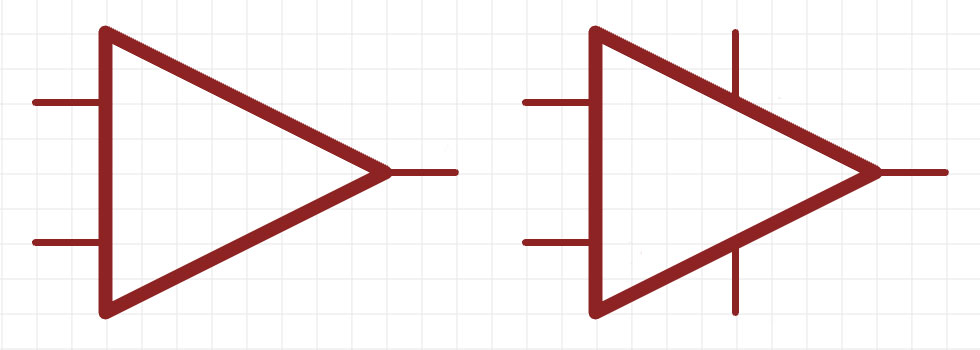

| Підсилювач |  | A, U, IC |

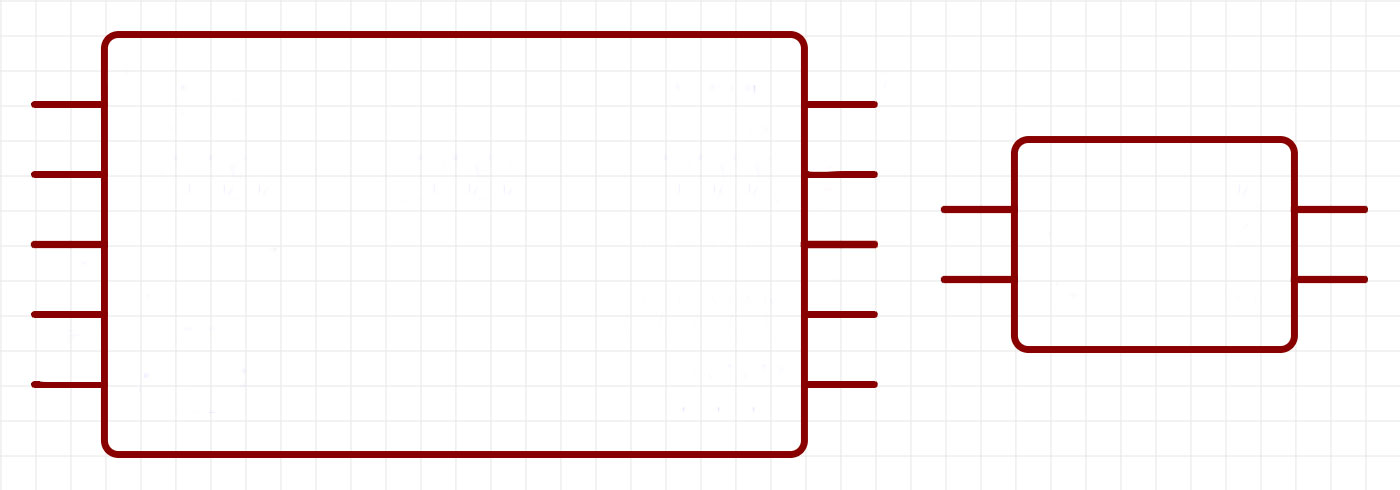

| Мікросхеми та інші компоненти |  | U, IC |

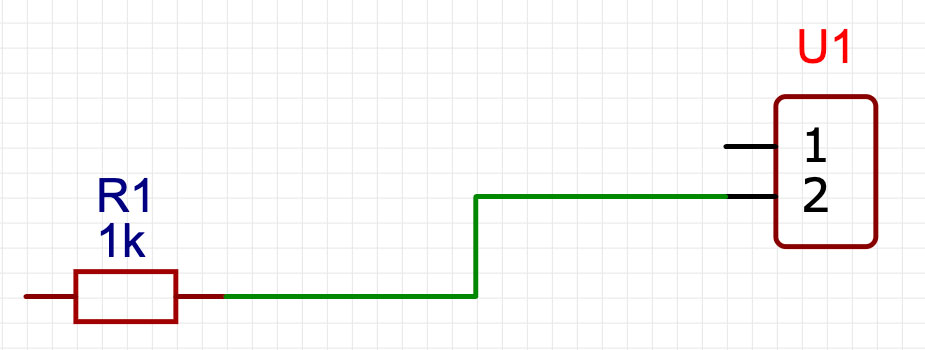

Виводи компонентів зʼєднуються між собою прямими лініями, які (за потреби) можуть змінювати напрямок під прямим кутом:

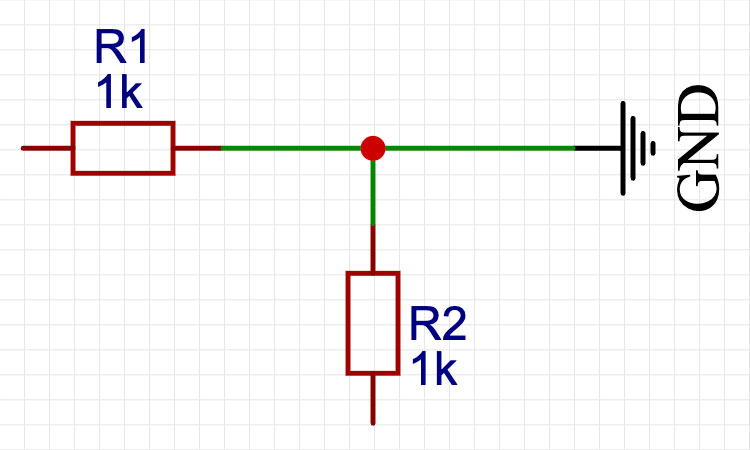

Обʼєднання двох ліній звʼязку, позначається точкою:

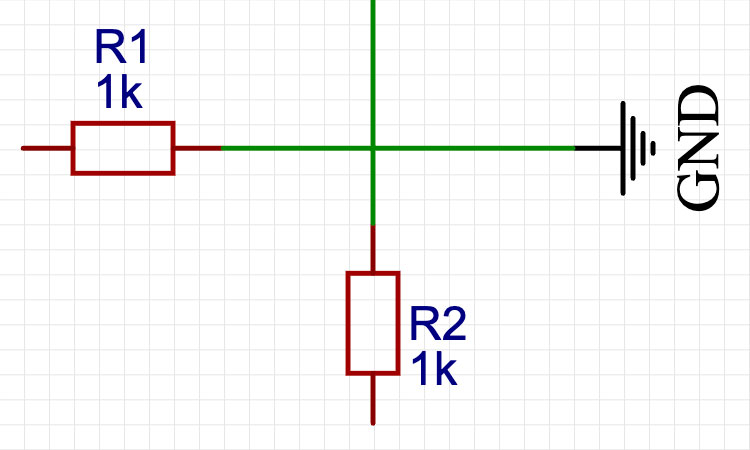

Просто перетин двох ліній звʼязку (без точки) не встановлює звʼязок між ними:
