Тема 4. Електронні компоненти. Документація на електронні компоненти

Електронні компоненти

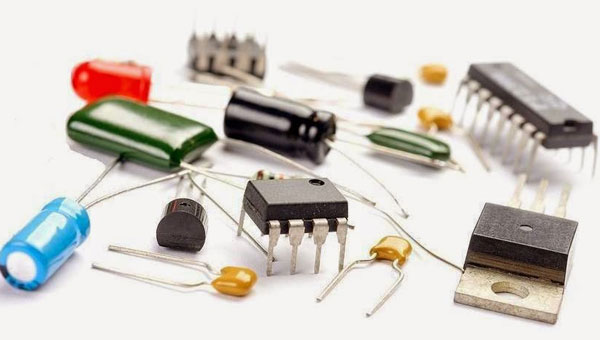

Електронні компоненти — це базові елементи, з яких складаються всі електронні пристрої: від найпростіших ліхтариків до сучасних комп’ютерів і мікроконтролерних систем. Електронні компоненти є ключовими «будівельними блоками», які дозволяють мікроконтролеру взаємодіяти з навколишнім світом — зчитувати дані, керувати пристроями, реагувати на сигнали.

Мікроконтролер сам по собі — це лише керуюча складова, що опрацьовує сигнали. Щоб він міг зчитувати інформацію або впливати на щось у реальному світі, його потрібно з’єднати з сенсорами, виконавчими елементами та іншими електронними компонентами, що забезпечують стабільність і правильну роботу системи.

Можна виділити наступні типи електронних компонентів:

1. Пасивні компоненти — це електронні елементи, які не створюють енергії самі по собі і не можуть посилювати сигнали. Вони лише впливають на проходження електричного струму або зберігають енергію в електричному чи магнітному полі. Попри те, що вони «пасивні», без них неможливо уявити жодну робочу електронну схему — вони забезпечують фільтрацію, стабілізацію, поділ сигналів, захист та інші фундаментальні функції:
   • резистори та терморезистори
   • конденсатори
   • індуктивності

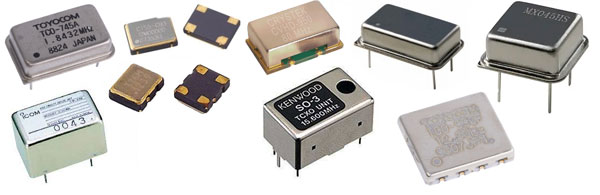

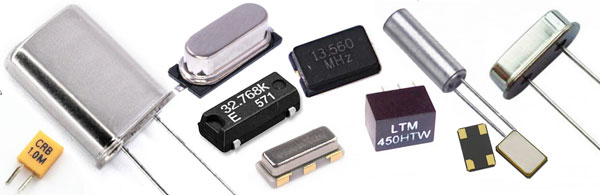

   • кварцові генератори та резонатори
2. Активні компоненти — це електронні елементи, які здатні керувати потоком струму, підсилювати сигнал або перетворювати одну форму енергії в іншу. Вони завжди потребують джерела живлення для своєї роботи, на відміну від пасивних компонентів:
   • діоди
   • транзистори
   • тиристори та симістори
   • операційні підсилювачі та компаратори
   • мікросхеми

Резистори

Резистори — це найпростіші та найпоширеніші пасивні електронні компоненти, які обмежують електричний струм у колі, створюють падіння напруги, формують логічні рівні, а також використовуються в фільтрах, дільниках та багатьох інших базових функціях. Незважаючи на свою простоту, без резисторів не працює практично жодна електронна схема — включно з мікроконтролерними.

Резистор чинить опір електричному струму, згідно з законом Ома, що дозволяє контролювати, скільки струму буде протікати через певний елемент, наприклад світлодіод, або яка напруга буде на вході мікроконтролера. Іншими словами, резистор «гальмує» рух електричного струму, обмежуючи його величину.

До основних характеристик резисторів відносять номінальне значення електричного опору (від частин Ома до 1000 ГОм), прийнятне відхилення від нього (0,001 … 20 %) та максимальна потужністю розсіювання (від сотих часток Вт до декількох сотень Вт)

Однією з класифікацій резисторів є поділ за конструктивним виконанням (видом резистивного матеріалу), тобто за способом, у який виготовлено сам елемент. Від конструкції залежить не лише форма резистора, але й його параметри:

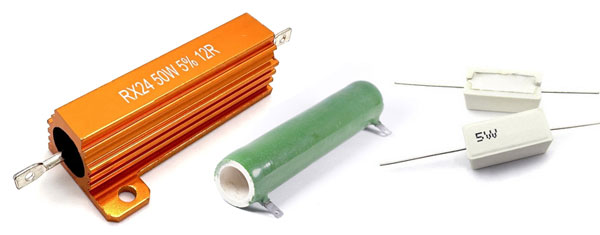

1. Дротяні резистори – один з найстаріших типів резисторів, які виготовляють шляхом намотування дроту з високим питомим опором (наприклад, ніхрому) на керамічну або скляну основу. Поверх дроту часто наноситься ізоляційне покриття, а сам елемент може мати циліндричну або прямокутну форму. Особливості: дуже висока стійкість до перевантажень, середня точність, можуть використовуватися як нагрівальні елементи, підходять для роботи в умовах високих температур або потужних струмів.

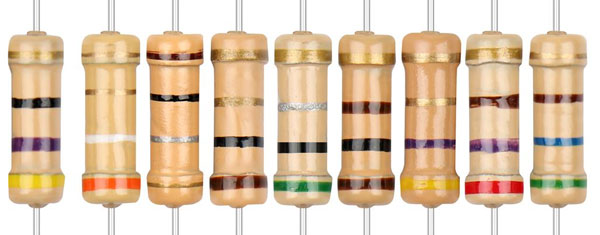

2. Вуглецеві резистори - резистори, що виготовляють із графітової пасти або пресованого вугільного порошку, який наноситься або спікається на керамічну основу. Особливості: недорогі у виробництві, низька точність (допуск часто ±10–20%), «шумні» при роботі (не рекомендовані для підсилювачів сигналу). Часто використовуються в побутовій електроніці, де не потрібна висока точність.

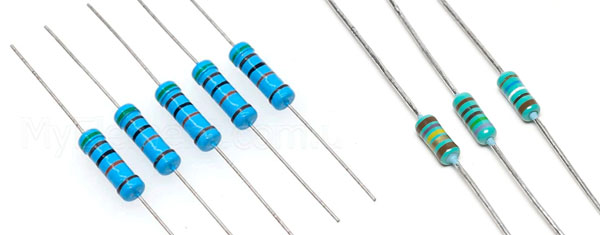

3. Металоплівкові резистори – найбільш поширені резистори, що виготовляються шляхом нанесення тонкої металевої плівки (наприклад, нікелю або сплаву нікелю та хрому) на ізоляційну основу. Потім на поверхні робляться спіралі або канавки для досягнення потрібного опору. Особливості: висока точність (±1%, ±0.1%), стабільність параметрів у широкому діапазоні температур, низький «шум». Використовуються у вимірювальній техніці, аналогових підсилювачах, точних електронних схемах.

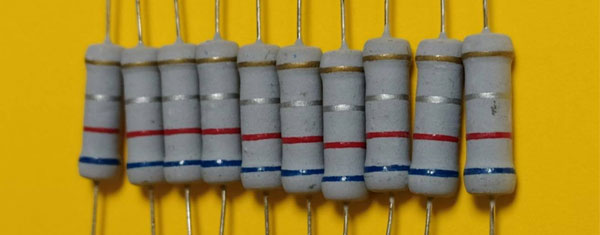

4. Металооксидні резистори – резистори, у яких провідний шар формується з оксиду металу (наприклад, оксиду олова). Вони поєднують властивості металоплівкових та вуглецевих резисторів. Особливості: середня точність, краща термостійкість, ніж у вуглецевих, добра стабільність у складних умовах.

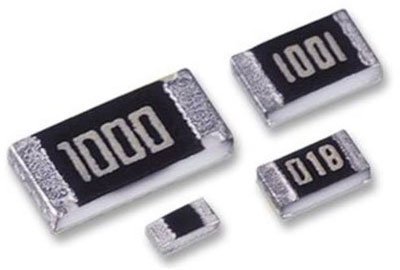

SMD-резистори (Surface Mount Device – для поверхневого монтажу) – резистори, що набули широкого застосування у сучасній електроніці. Вони не мають вивідних провідників, а розміщуються на поверхні друкованої плати, завдяки чому дають змогу значно зменшити габарити пристрою. Їх конструкція суттєво відрізняється від звичайних резисторів, хоча принцип дії той самий. В якості резистивного матеріалу використовуються металеві оксиди (наприклад, оксид рутенію RuO₂), металеві сплави (нікель-хром, тантал-нітрид), вуглецеві плівки

Резистори для поверхневого монтажу випускаються з низкою типорозмірів: 0201, 0402, 0603, 0805, 1206, 1210, 1218 і т. д. Зазвичай, типорозмір корпусу складається з чотирьох цифр, які вказують на його довжину і ширину. Наприклад, корпус 0805 означає таке: 0805 = довжина × ширина = (0,08 × 0,05) дюйма.

Ще одним із критеріїв класифікації резисторів є характер опору, тобто поведінка опору резистора в часі та під дією зовнішніх умов:

1. Постійні резистори – резистори, в яких опір залишається сталим у нормальних умовах експлуатації. Вони не змінюють свого значення під час роботи (або він змінюється дуже незначно в межах допуску). Такий тип є найпоширенішим у всіх електронних схемах.
2. Змінні резистори – резистори, в яких опір можна регулювати вручну або автоматично. Вони використовуються в схемах, де потрібно керувати рівнем сигналу, струму чи напруги. До цієї групи належать:

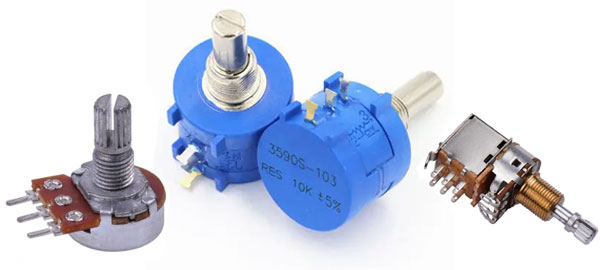

   • Потенціометри — для частого ручного регулювання (наприклад, регулятор гучність у колонках);

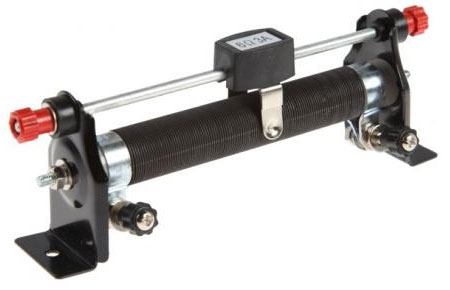

   • Реостати — змінні резистори, що працюють з великими струмами;

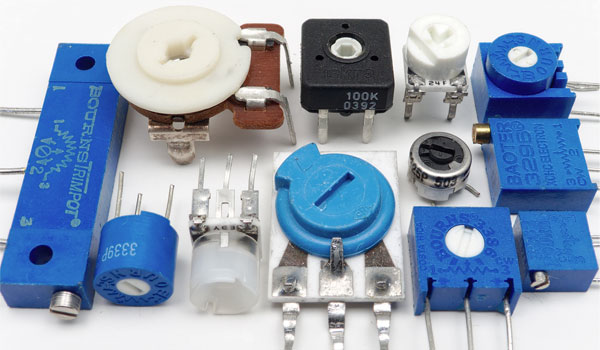

   • Підлаштовувані резистори (тримери) — для внутрішнього налаштування схем, зазвичай один раз під час налаштування або ремонту (наприклад, калібрування датчиків);



3. Нелінійні (залежні) резистори — резистори, що мають непостійний опір, який змінюється під впливом певних фізичних чинників: температури, освітлення, напруги або магнітного поля:
   • Терморезистори – змінюють опір залежно від температури. Приклад використання: датчики температури, самозахист джерел живлення.
   • Фоторезистори – змінюють опір під впливом світла (чим більше світла — тим менший опір). Приклад використання: автоматичне вмикання світла при зміні рівня освітленості.
   • Варистори – реагують на зміну напруги (за нормальної напруги мають високий опір, при стрибку — різко зменшують його). Приклад використання: захисту схем від перенапруги.

Призначення резисторів в електроніці:

• Обмеження струму – одне з найпростіших і найпоширеніших застосувань резистора.

  Приклад. Для підключення світлодіода до джерела живлення з напругою 9 В, потрібно розрахувати опір резистора, що забезпечить падіння напруги на світлодіоді до 2 В (типово для червоного світлодіода), обмежучи струм до 20 мА (типове споживання світлодіода):

  Напруга на резисторі = 9 В – 2 В = 7 В

  R = U / I = 7 В / 0.02 A = 350 Ом

  Потрібно використати резистор 330 або 360 Ом — найближче стандартне значення.

• Дільник напруги – частина електричного кола, яка дозволяє отримати з меншого значення напругу, пропорційну до поданої (наприклад, це дозволяє вимірювати за допомогою мікроконтролера значення напруги, які значно більші ніж допустима робоча). Найпростіший дільник складається з двох резисторів (R₁, R₂), з'єднаних послідовно, до яких прикладено напругу V_in. Напруга знімається з точки між резисторами (V_out):



  Приклад. Потрібно виміряти значення напруги, що може сягати 12 В, використовуючи вхід мікроконтролера з робочою напругою 5 В:

  Максимально допустима напруга = Максимальна вимірювальна напруга × R₂ / (R₁ + R₂)

  5 = 12 × R₂ / (R₁ + R₂)

  R₂ / (R₁ + R₂) = 5/12 ⇒ R₂ = 5/12 (R₁ + R₂) ⇒ 7R₂ = 5R₁

  R₁ = 7 кОм, R₂ = 5 кОм

  Можна використати резистори на 7.2 та 5.1 кОм — найближчі стандартні значення.

• Навантаження – один з найпростіших способів імітувати або створити споживання струму в електричному колі (наприклад, перевірити, чи може блок живлення витримати навантаження в задану потужність (наприклад, 10 Вт)):

  Приклад. Потрібно створити навантаження на 12 В, 1 А (тобто 12 Вт):

  R = V / I = 12 В / 1 А = 12 Ом

  Потрібно використати резистор не менше ніж на 20–25 Вт (із запасом)

• Підтягуючий резистор – резистор, який з’єднує вхід цифрового пристрою з певним потенціалом (переважно з напругою живлення або землею) через високий опір, не перешкоджаючи роботі сигналів, що надходять. Вони забезпечують стабільний логічний рівень на вході, коли немає активного сигналу. Зазвичай використовуються резистори з опором від 4.7 кОм до 10 кОм.
• Шунт – елемент електричного кола, який відводить частину струму від основної гілки. Зазвичай це низькоомний резистор, через який проходить струм, а падіння напруги на ньому вимірюється для обчислення сили струму.
• Нагрівальний елемент – широко вживане застосування, що ґрунтується на властивості резистора перетворювати електричну енергію на теплову за рахунок ефекту Джоуля-Ленца – коли через резистор протікає струм, він виділяє тепло (чим більший струм або опір, тим більше тепла виділяється). Зазвичай для цих цілей використовуються дротяні резистори у корпусі з металу або термостійкого цементу.

Маркування резисторів — це система позначення їх номінального опору, а також, у деяких випадках, допуску та класу точності. Воно дозволяє визначити опір без використання приладів, просто читаючи напис або кольорові коди:

• Кольорове маркування (кільця) – використовується переважно на циліндричних резисторах з вивідними контактами;
• Цифрове або символьне маркування – на SMD резисторах (поверхневого монтажу) або нестандартних виконань (в металевих, цементових корпусах).

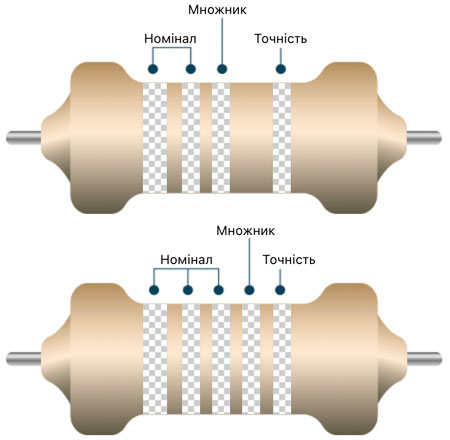

Кольорове маркування наноситься у вигляді 4 або 5 кольорових кілець:

Останнє кільце визначає допуск номіналу резистора, решта - значення опору (номінал + множник). Кожен колір визначає певне значення:

Колір	Значення номіналу	Множник	Допуск (%)
Чорний	0	1
Коричневий	1	10	1
Червоний	2	100	2
Помаранчевий	3	1000
Жовтий	4	10000
Зелений	5	100000	0.5
Синій	6	1000000	0.25
Фіолетовий	7	10000000	0.1
Сірий	8		0.05
Білий	9
Сріблястий		0.01	10
Золотистий		0.1	5

Приклад. Визначити номінал та допуск резистора з 4 кільцями (фіолетове, червоне, червоне, золотисте):

Номінал (72) × Множник (100) = 7200 Ом = 7.2 кОм, допуск – 5%

Можна також використати онлайн-калькулятор для визначення опору.

Маркування резисторів для поверхневого монтажу містить 3 або 4 символа:

• Маркування 3 цифрами. Перші дві цифри вказують значення в омах, остання — кількість нулів. Може містити символ R, який грає роль десяткової коми

  471 = 47 × 10¹ (10) = 470Ω,

  3R3 = 3.3Ω;

• Маркування 4-ма цифрами. Перші три цифри вказують значення в омах, остання — число нулів;
• Маркування 3-ма символами. Для визначення використовуються спеціальні таблиці або онлайн-калькулятор.

Конденсатори

Конденсатор — це пасивний електронний компонент, який здатен накопичувати та зберігати електричний заряд. Конденсатор складається з двох провідників (обкладок), розділених діелектриком. Коли до них прикладається напруга, один накопичує позитивний заряд, а інший — негативний.

Конденсатор у колі постійної напруги після того, як він зарядиться не проводить струм, оскільки його обкладки розділені діелектриком. У колі зі змінною напругою він проводить електричний струм, оскільки коливання змінного струму викликають циклічне перезаряджання конденсатора.

До основних характеристик конденсатора належать:

• Номінальна ємність – основна характеристика конденсатора, яка яка визначає накопичений заряд. Ємність конденсатора вимірюється у фарадах (Ф), однак на практиці використовуються значно менші одиниці – мкФ (мікрофаради, 10⁻⁶ Ф), нФ (нанофаради, 10⁻⁹ Ф) та пФ (пікофаради, 10⁻¹² Ф).
• Номінальна напруга – значення електричної напруги, яке позначається на конденсаторі, при якому він може працювати у заданих умовах під час строку служби із зберіганням параметрів у допустимих межах.
• Полярність – це наявність у конденсатора позитивного (+) та негативного (–) контактів, яку потрібно обов’язково враховувати при підключенні до електричного кола. Така особливість характерна лише для поляризованих конденсаторів.

Залежно від типу діелектрика, що використовується, можна виділити наступні види конденсаторів:

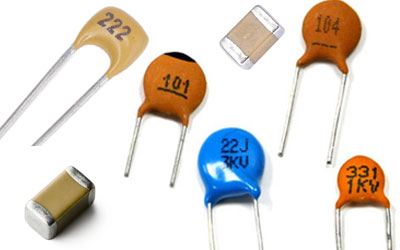

1. Керамічні – неполярні конденсатори, у яких діелектриком слугує кераміка. Складаються з кількох шарів металізованих пластин, розділених шарами кераміки. Завдяки своїй простоті, надійності та низькій вартості, це найпоширеніший тип конденсаторів у сучасній електроніці. Керамічні конденсатори діляться на класи залежно від стабільності:
   • Клас I (NP0, C0G) – дуже стабільні, точні, низький допуск;
   • Клас II (X7R, Y5V, Z5U) – вища ємність, менша стабільність;
   • Клас III – висока ємність, дуже нестабільні, використовуються рідко.

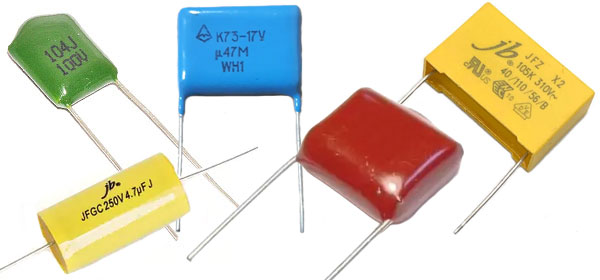

2. Плівкові – неполярні конденсатори, у яких діелектриком виступає тонка пластикова плівка. Обкладки та діелектрик скручуються у рулон або укладаються шарами, все запаюється в циліндричний або прямокутний корпус, часто із пластику або епоксидної смоли. Ці конденсатори відомі своєю високою стабільністю, надійністю та тривалим строком служби.

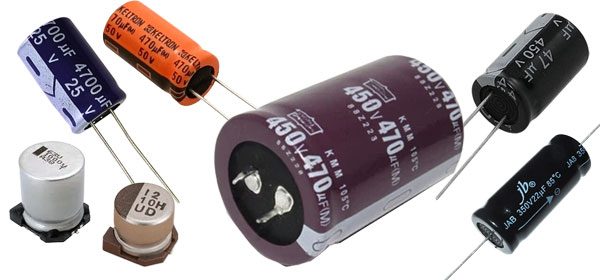

3. Електролітичні – поляризовані конденсатори, у яких одна з обкладок (алюмінієва або танталова фольга) покрита оксидною плівкою, що виконує функцію діелектрика, а інша — електроліт (рідина або гель), що забезпечує високу ємність при малому об'ємі. Все це загортається в циліндричний алюмінієвий корпус і герметизується. Електролітичні конденсатори завжди мають полярність – неправильне підключення призводить до виходу з ладу або навіть вибуху.

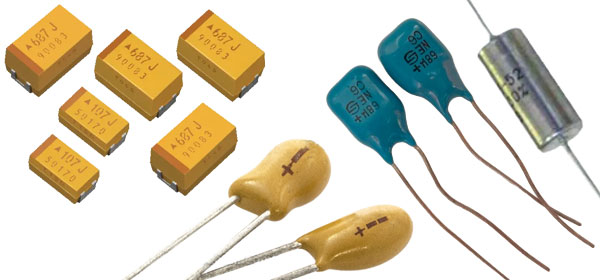

4. Оксидо-напівпровідникові – поляризовані конденсатори, у яких одна з обкладок (танталова або ніобієва) покрита оксидною плівкою, що виконує функцію діелектрика, а інша — напівпровідниковий матеріал (сульфід марганцю (MnO₂) або провідний полімер). Мають герметичний керамічний або пластиковий корпус. Вони поєднують у собі високу ємність та поліпшені електричні характеристики в порівнянні з класичними електролітичними, стійкі до механічних і термічних впливів.

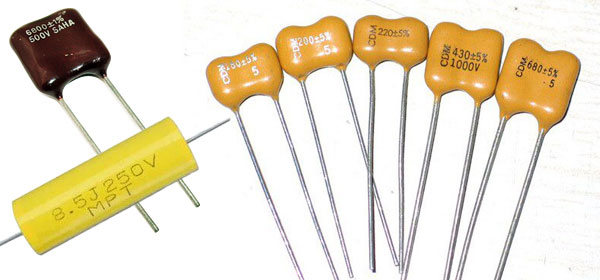

5. Слюдяні – високоточні та стабільні конденсатори, в яких як діелектрик використовується натуральна або синтетична слюда. Стійкі до температурних і механічних впливів.



Існують також вакуумні конденсатори (обкладки без діелектрика розташовані у вакуумі), конденсатори з газоподібним, рідким, скляних, паперовим діелектриком. Однак зустрічаються вони рідше, а сфера їх застосування не така широка (переважно це високочастотна, точна або високовольтна електроніка).

Сфери застосування конденсаторів:

1. Фільтрація – процес згладжування або видалення небажаних частот/пульсацій у електричних сигналах. Конденсатори — ключовий елемент у фільтрах завдяки своїй здатності пропускати змінний струм і блокувати постійний. Для цих цілей можуть використовуватися керамічні, електролітичні, плівкові або оксидно-напівпровідникові (танталові або ніобієві).
2. Резонансне коло (разом з індуктивностями) — електричне коло, в якому відбувається резонанс, тобто максимальна передача енергії на певній частоті: тюнери радіоприймачів, генератори високих частот, металодетектори, безконтактна передача енергії (індуктивна зарядка). Використовуються керамічні конденсатори І класу, плівкові, слюдані, скляні, вакуумні.
3. Конденсатори є ключовими елементами для створення затримок у сигналі, особливо в аналогових, цифро-аналогових та цифрових схемах. Вони забезпечують тимчасове накопичення заряду, що викликає інерційність реакції на зміну вхідного сигналу.

4. Розділення сигналу – відокремлення змінної та постійної складових сигналу, щоб передавати інформаційний (AC) сигнал, не передаючи DC-компоненту. Це дає змогу передати лише корисний сигнал (наприклад, аудіо або імпульс), відфільтрувавши небажану DC-напругу. Використовується в аудіопідсилювачах, відеосигналах, антенах/приймачах. Для цих цілей застосовуються керамічні (NP0, X7R), плівкові, електролітичні, танталові конденсатори.
5. Імпульси великої потужності — це короткочасні електричні імпульси з високою енергією, які використовуються там, де потрібен швидкий розряд з великою силою струму. Конденсатор повільно накопичує енергію через обмежувальний опір або джерело живлення, потім швидко розряджається через навантаження, створюючи короткий, але дуже потужний струм. Використовується для фотоспалахів (розряд живить лампу), акустичних випромінювачів (потіжні імпульси), короткочасного аварійного живлення, запуску двигунів, газорозрядних ламп.

Маркування конденсаторів найчастіше має літерно-цифрове позначення, яке включає умовне позначення (тип) конденсатора, номінальну напругу, ємність тощо. SMD конденсатори часто не мають маркування взагалі — їх потрібно ідентифікувати за документацією або за допомогою мультиметра чи тестера компонентів.

Індуктивності

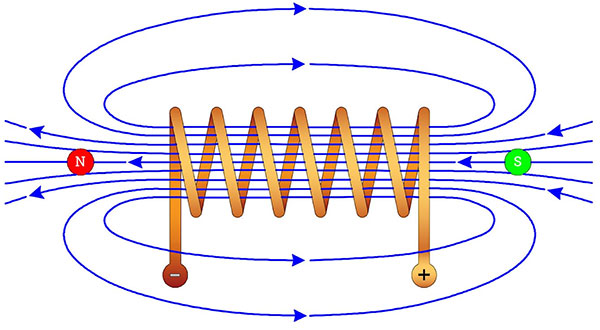

Індуктивність — це пасивний електронний компонент, який зазвичай представлений у вигляді котушки провідника (згорнутого у спіраль ізольованого дроту), намотаного на осердя або без нього. Основна його функція — накопичувати енергію у вигляді магнітного поля та чинити опір змінам електричного струму у колі.

Індуктивність зазвичай виготовляється у формі котушки, яка включає провідник (зазвичай мідний дріт, що намотується у кілька витків), осердя (може бути відсутнім, або виготовлене з магнітного матеріалу – феритове, порошкове, металокерамічне), корпус (часто відсутній, захищає котушку від механічних пошкоджень і впливу навколишнього середовища).

Основні параметри індуктивності:

• Індуктивність — здатність накопичувати магнітну енергію. Використовуються індуктивності від долей мкГн до кількох Гн
• Максимальний струм – максимально допустимий струм без перегріву.
• Активний опір – внутрішній опір провідника, який викликає втрати енергії.
• Резонансна частота – частота, при якій індуктивність разом із паразитною ємністю проявляє резонансні властивості.

В залежності від виконання та призначення виділяють наступні види індуктивностей:

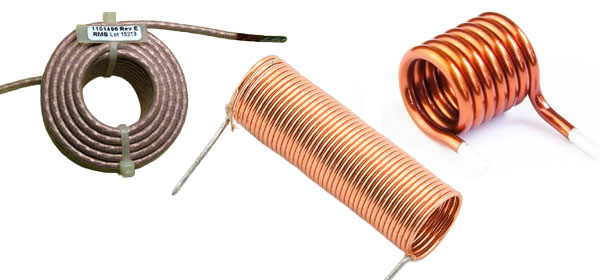

1. Повітряна котушка – простий індуктивний елемент, без осердя, з мінімальними втратами на високій частоті (МГц або навіть ГГц).

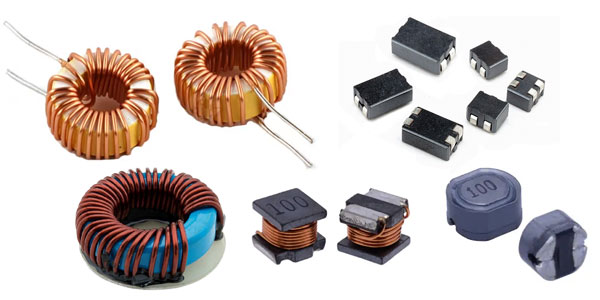

2. Феритові індуктивності – з осердям із фериту, що забезпечує більшу індуктивність при компактних розмірах. Використовуються для зберігання енергії, стабілізації у DC-DC конверторах, резонансних колах.

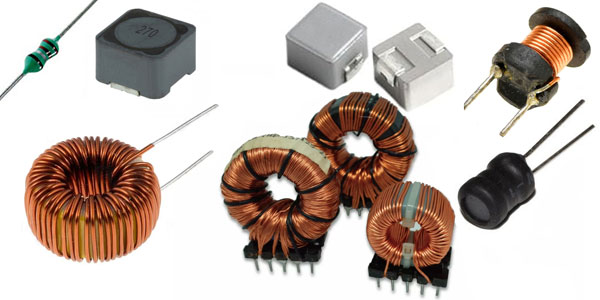

3. Дроселі – індуктивності, що застосовуються для згладжування пульсацій у джерелах живлення, обмеження змінного струму. На відміну від звичайних індуктивностей дроселі більш великі, масивні, часто закриті корпусом.

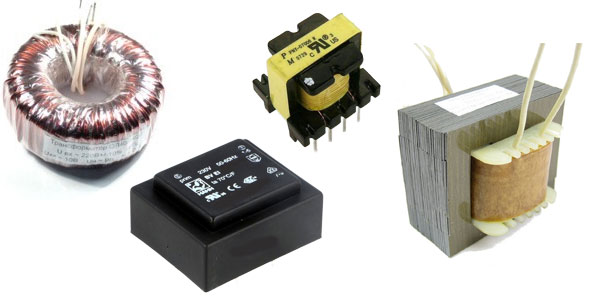

4. Трансформатори – спеціальні індуктивності з двома або більше обмотками для передачі енергії між електричними колами.



Індуктивності (котушки) в електронних схемах виконують різноманітні функції залежно від контексту та типу кола. Ось основні з них:

1. Фільтрація – придушення високочастотних шумів або згладжування пульсацій в блоках живлення, аудіоапаратурі. Індуктивність пропускає постійний струм, але чинить опір змінному.
2. Стабілізація струму – підтримка сталого струму при зміні напруги в світлодіодних драйверах, стабілізаторах струму завдяки інерції струму в котушці (закон самоіндукції).
3. Тимчасові затримки – створення затримки або обмеження швидкості зміни сигналу в в таймерах, контролерах двигунів.
4. Резонансні контури – виділення певної частоти сигналу (резонанс) в радіоприймачах, кварцових генераторах (разом із конденсатором).
5. Передача енергії – передача енергії з одного контуру в інший (трансформатори, безпровідна передача живлення) – магнітна індукція між обмотками.
6. Зниження високочастотних перешкод – боротьба з електромагнітними завадами на вхідному живленні електроніки.
7. Захист – запобігання різким стрибкам струму/напруги в схемах живлення двигунів або реле.
8. Перетворення напруги – підвищення або зниження напруги в імпульсних перетворювачах (накопичення та передача енергії у магнітному полі).

Напівпровідники

Напівпровідник — це матеріал, електропровідність якого займає проміжне положення між провідниками (мідь, срібло) та діелектриками (скло, кераміка). Його ключова властивість — здатність змінювати провідність залежно від зовнішніх умов: температури, освітлення, прикладеної напруги або легування (введення невеликої кількості сторонніх атомів (домішок) у кристалічну решітку напівпровідника). Основні матеріали – кремній (Si), германій (Ge), арсенід галію (GaAs), арсенід алюмінію (AlAs).

У чистому вигляді провідність напівпровідника мала. При легуванні (додаванні домішок) створюються два типи провідності:

• n-тип — надлишок електронів (домішки — донори, наприклад, фосфор).
• p-тип — надлишок "дірок" (домішки — акцептори, наприклад, бор).

Дірки — це умовні позитивні носії заряду, які виникають у кристалі, коли бракує електрона.

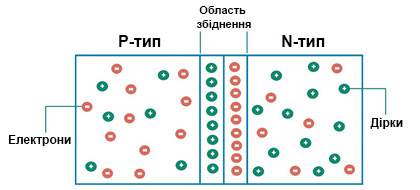

Область збіднення — область просторового заряду, що виникає в легованому напівпровіднику при контакті з металом або з іншим напівпровідником.

З'єднання двох областей з різними типами провідності (p-n перехід) є основою багатьох напівпровідникових приладів. Через нього струм проходить лише в одному напрямку, що дозволяє реалізувати випрямлення, перемикання, логічні операції тощо.

Діоди

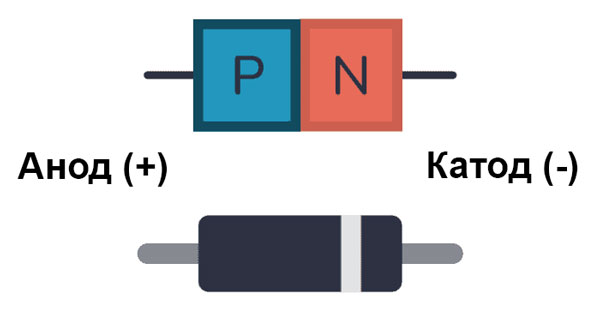

Діод — це напівпровідниковий електронний компонент, який пропускає струм тільки в одному напрямку, тобто має односторонню провідність. Діод складається з p-n переходу:

Основні характеристики діодів, які визначають їхню поведінку в електричних схемах:

• Пряме падіння напруги – напруга, яка потрібна для відкриття діода в прямому напрямку. Типові значення: 0.6–0.7 В (кремнієвий діод), 0.2–0.3 В (германієвий), 0.15–0.45 В (діод Шотткі), 1.8–3.3 В (світлодіод, залежить від кольору);
• Максимальний прямий струм – найбільший струм, який може пройти через діод у прямому напрямку без пошкодження. Зазвичай вказується в амперах;
• Зворотна напруга пробою – максимальна напруга у зворотному напрямку, при якій діод ще не пробивається (втрачає свою здатність блокувати струм у зворотному напрямку). Якщо її перевищити — відбувається незворотній пробій (для звичайних діодів).

Додаткові характеристики (залежно від типу):

• Напруга стабілізації (В) – напруга, при якій діод пробивається (діод Зенера);
• Імпульсний струм (А) – максимальний струм, який може витримати TVS-діод;
• Світловий потік (лм) – яскравість при заданому струмі (світлодіод);
• Довжина хвилі (нм) – задає колір світіння світлодіодів;
• Фотоелектрична чутливість (А/Вт) – вихідний струм при освітленні (фотодіод).

Випрямним електричним переходом в напівпровідникових діодах може бути електронно-дірковий перехід, гіперперехід або контакт метал-напівпровідник. Класифікацію напівпровідникових діодів проводять за наступними ознаками:

1. За методом отримання переходу:
   • точкові, у яких використовується пластинка германію або кремнію з електропровідністю n-типу; з пластинкою стикається загострений провідник з нанесеною на вістря домішкою. Таким чином біля вістря утворюється мініатюрний p-n-перехід півсферичної форми;
   • планарні, у яких р-n-перехід утворюється двома напівпровідниками з різними типами електропровідності;
   • діод Шотткі, також відомий як «діод з гарячими носіями», є напівпровідниковим діодом з низьким значенням падіння прямої напруги, та дуже швидким перемиканням. Діоди Шотткі використовують перехід метал-напівпровідник замість p-n-переходу, як у звичайних діодів;
2. За матеріалом: германієві, кремнієві, арсенідо-галієві тощо;
3. За призначенням:

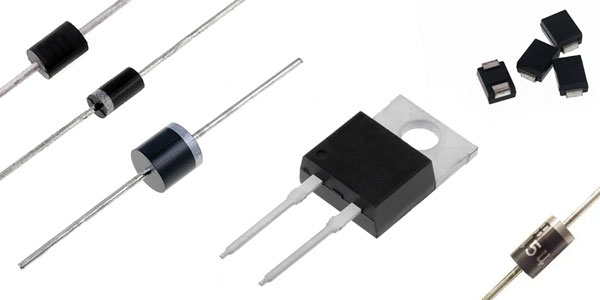

   • Випрямні діоди – діоди, призначені для перетворення змінного струму на постійний. Вони проводять струм лише в одному напрямку (pавдяки цьому зі змінного струму залишається лише позитивна (або негативна) півхвиля) і найчастіше застосовуються в блоках живлення та електроживленні. Приклад: 1N4001, 1N4007, 1N5408, MB6S.

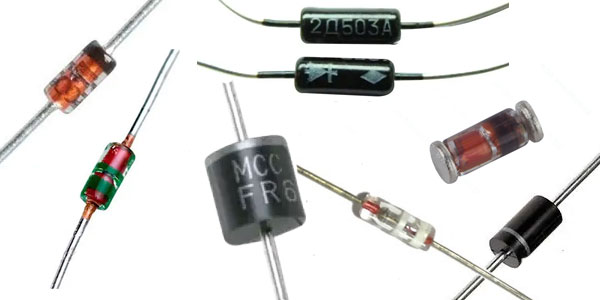

   • Імпульсні діоди — діоди, спеціально розроблені для роботи з короткочасними імпульсами великої амплітуди або частоти. Вони здатні швидко вмикатись і вимикатись, не перегріваючись і не знижуючи ефективності. Приклад: 1N4148, UF4007, BAW56/BAW76, HER108.

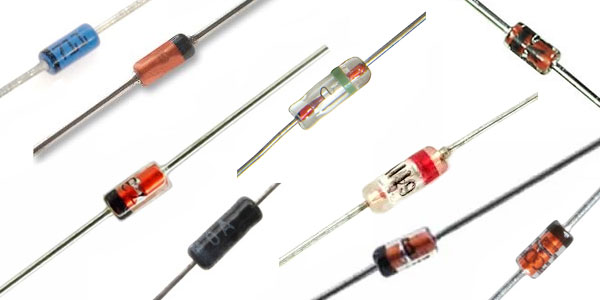

   • Детекторні діоди — це високочастотні напівпровідникові діоди, призначені для виявлення (детектування) інформаційного сигналу, зазвичай у радіоприймальній або високочастотній апаратурі. Вони перетворюють модульований сигнал на низькочастотний електричний сигнал, що несе інформацію. Приклад: 1N60, OA91, AA119, BAT85, 1N5711, HSMS-285x.



   • Стабілітрони (діоди Зенера) – спеціальний тип діодів, призначений для стабілізації напруги. Він працює в зворотному напрямку, навмисно використовуючи ефект пробою p-n переходу: коли зворотна напруга на стабілітроні досягає певного рівня (напруги стабілізації) він починає проводити струм. Приклад: BZX55C3V3, 1N4733A, 1N4742A.



   • TVS-діоди (супресори) – це спеціальні захисні діоди, призначені для поглинання короткочасних перенапруг (імпульсів), які можуть виникати внаслідок електростатичного розряду, імпульсів від комутації (індуктивності), блискавки або зовнішніх завад на лініях. Вони здатні розсіювати значно більшу енергію, ніж звичайні стабілітрони. Приклад: 1.5KE6.8A, SMBJ5.0A, P6KE36CA, ESD5Z5.0T1G.

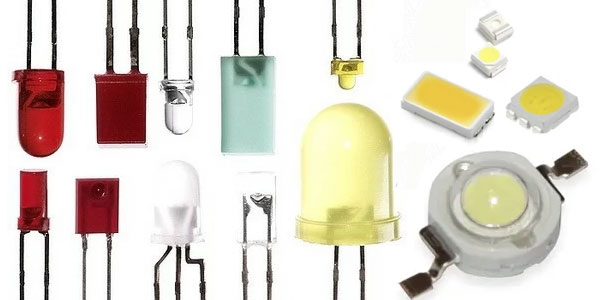

   • Світлодіоди (LED — Light Emitting Diode) – діоди, які при проходженні через них струму випромінюють світло. Коли через p-n перехід світлодіода тече прямий струм, електрони рекомбінують з дірками, і виділяється енергія у вигляді фотонів (електролюмінесценція).

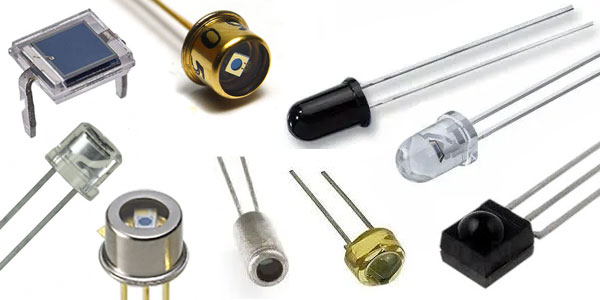

   • Фотодіоди – діоди, які реагують на світло, перетворюючи світлову енергію в електричний струм. При освітленні p-n переходу фотонами відбувається вивільнення електронів (фотоефект), утворюється електричний струм — фотострум. Приклад: BPW34, SFH203, S5971, APD C30902E.



Транзистори

Транзистори — це напівпровідникові електронні компоненти, які можуть виконувати дві основні функції: підсилення сигналу та комутацію (вмикання/вимикання струму). Це одні з найважливіших елементів в електроніці, що використовуються практично в різноманітних пристроях від підсилювачів до мікропроцесорів.

За будовою та принципом дії, транзистори поділяють на два великі класи: біполярні та польові.

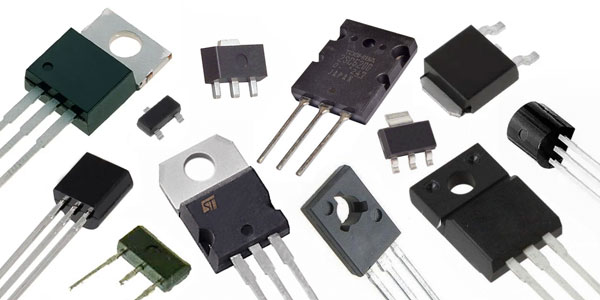

Біполярні транзистори

Біполярний транзистор (BJT — Bipolar Junction Transistor) — напівпровідниковий елемент з трьома електродами (емітер, база і колектор), що керується струмом, і використовується для підсилення сигналів або електронного перемикання (ключа). Термін «біполярний» підкреслює той факт, що принцип роботи приладу полягає у взаємодії з електричним полем носіїв заряду, що мають як позитивний, так і негативний електричний заряд.

Дія біполярного транзистора базується на використанні двох p-n-переходів між базою та емітером і базою та колектором. В області p-n-переходів виникають шари просторового заряду, між якими лежить тонка нейтральна база.

База (B) — тонкий шар, що керує транзистором
Колектор (C) — приймає основний струм
Емітер (E) — виводить основний струм

Принцип роботи полягає в тому, що невеликий струм бази керує більшим струмом між колектором та емітером.

Біполярні транзистори поділяються на два основних типи — NPN і PNP. Їх відмінність полягає в типі провідності, напрямках струмів у виводах та способі керування.

У NPN-транзистора основні носії заряду — електрони, що мають високу рухливість, тому NPN зазвичай має кращі характеристики швидкодії. Щоб відкрити перехід і запустити струм через транзистор, потрібно зробити так, щоб база була позитивною відносно емітера. Тоді невеликий струм бази починає керувати великим струмом від колектора до емітера. NPN транзистор зазвичай підключається так, що його емітер з'єднаний із землею (GND), а навантаження — між живленням і колектором.

У PNP транзистора основні носії заряду — дірки, які повільніші за електрони. База має бути негативною відносно емітера. У цьому випадку струм тече від емітера до колектора. І хоч напрямки струмів протилежні, принцип підсилення такий самий. PNP транзистор має емітер підключений до позитивного живлення (наприклад, +5 В), а навантаження розміщується нижче — між колектором і землею. Щоб увімкнути його, на базу потрібно подати сигнал, нижчий за емітер, тобто зазвичай — логічний нуль (GND).

Основні характеристики біполярного транзистора (BJT) визначають його електричні можливості та сферу застосування. Вони допомагають зрозуміти, який струм, напругу або частоту може витримувати транзистор, як сильно він підсилює сигнал і наскільки швидко реагує:

• Максимальна напруга колектор-емітер – найбільша напруга, яку можна прикладати між колектором і емітером у закритому стані транзистора, без пробою (від 20 до 1000 В).
• Максимальний колекторний струм – максимальний струм, який транзистор може проводити через колектор у відкритому стані (від десятків мА до 15 А і більше).
• Коефіцієнт підсилення струму – визначає, наскільки сильно транзистор підсилює струм (50 – 300 для малопотужних, 500 – 1000+). Значення коефіцієнта залежить від струму, температури та режиму роботи.
• Потужність розсіювання – максимальна електрична потужність, яку транзистор може розсіювати у вигляді тепла без перегріву (менше 0.5 Вт для SMD, до 100 Вт — для потужних транзисторів з радіатором).
• Насичення – напруга між колектором і емітером у стані повного відкриття (насичення). Чим менше це значення — тим ефективніший транзистор у ролі ключа. Типово: 0.1 – 0.4 В.
• Падіння напруги база-емітер у відкритому стані (напруга відкриття) – напруга, необхідна для відкриття транзистора. Типово: 0.6 – 0.7 В для кремнієвих транзисторів, або 0.2 В для германієвих.

В якості матеріалу виготовлення напівпровідникової основи використовується кремній (найбільш поширені та універсальні), германій (зараз використувуються рідко), арсенід галію (дорогі, використовуються для супутникового звʼязку, високочастотних підсилювачів, мікрохвильових генераторів), карбід кремнію (силова електроніка).

Польові транзистори

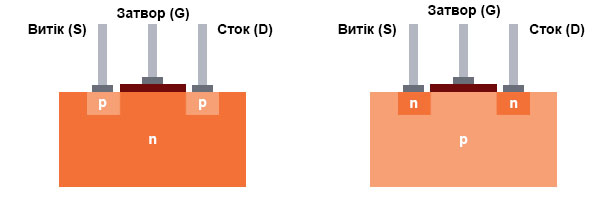

Польовий транзистор (FET — Field Effect Transistors) — транзистор, який керуються напругою, а не струмом, на відміну від біполярного. Польовий транзистор керується електричним полем, яке впливає на провідність каналу між двома електродами — стоком (drain) та витоком (source). Це поле створюється напругою на затворі (gate).

Виділяють два основні типи польових транзисторів:

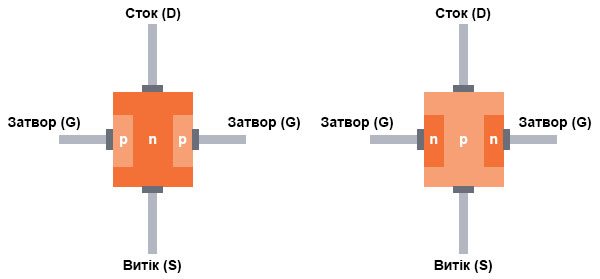

1. JFET (Junction Field Effect Transistor) — польовий транзистор з p-n переходом, в якому струм через канал між стоком і витоком керується електричним полем, створеним напругою на затворі. Існують два типи JFET-транзисторів: N-канальний — має n-тип канал і p-тип затвор; P-канальний — має p-тип канал і n-тип затвор.



   Основні складові JFET-транзистора:

   • Канал – провідна область, через яку протікає основний струм від стоку до витоку;
   • Затвор (Gate) – дві або одна область p-типу у n-канальних JFET (n-типу у p-канальних), які формують p-n перехід з каналом. Не проводить струм у нормальному режимі;
   • Сток (Drain) – один із силових електродів, що приймає струм, який протікає через канал (тобто це вихід струму);
   • Витік (Source) – інший силовий електрод, що зазвичай з’єднаний з землею або спільним потенціалом. Через нього струм заходить у канал.

   JFET керується напругою, а не струмом, вхідний опір дуже великий (до сотень МОм). Струм протікає постійно через канал, доки не буде «задушений» зворотною напругою на затворі (негативною для N-канального, позитивною для P-канального).

   Основні параметри JFET, важливі для розрахунків і використання в схемах:

   • Струм стоку при V_GS = 0 В – максимальний струм, який може протікати через канал, коли затвор заземлений. Визначає «відкритість» каналу без зворотного зміщення;
   • Напруга відсічення затвор-витік – напруга, при якій канал повністю закривається і струм стоку припиняється;
   • Максимальна напруга сток–витік – гранична напруга, яку можна подавати між стоком і витоком без пробою;
   • Максимальний допустимий струм стоку – обмежується розмірами каналу та тепловими властивостями транзистора;
   • Максимальна потужність розсіювання – визначає скільки тепла може безпечно розсіювати транзистор без перегріву.

   Застосування JFET: підсилювачі слабких сигналів (наприклад, в радіоприймачах), вхідні каскади осцилографів та мультиметрів, аналогові ключі, джерела струму, захисні ланцюги (наприклад, обмеження по струму).

2. MOSFET (Metal-Oxide-Semiconductor Field Effect Transistor) — польовий транзистор з ізольованим затвором, найпоширеніший тип транзистора в сучасній електроніці. Його головна особливість — керування струмом через канал здійснюється напругою на затворі, який ізольований тонким шаром оксиду.



   Основні складові MOSFET-транзистора:

   • Канал – провідна область між стоком і витоком (типу n або p);
   • Затвор (Gate) – керуючий електрод, ізольований від каналу шаром оксиду кремнію (SiO₂);
   • Сток (Drain) – один із силових контактів, через який виходить струм;
   • Витік (Source) – інший силовий контакт, через який струм заходить.

   У MOSFET струм тече між витоком і стоком через канал, але цей канал формується або розширюється електричним полем, що виникає від напруги між затвором і витоком:

   • N-канальний MOSFET відкривається при позитивній напрузі на затворі;
   • P-канальний MOSFET відкривається при негативній напрузі на затворі;

   Ключові характеристики MOSFET-транзисторів:

   • Порогова напруга - мінімальна напруга між затвором і витоком, при якій канал починає проводити струм (для логічних MOSFET може бути ~1–2 В, для потужних — 2–4 В або більше);
   • Максимальна напруга сток-джерело – гранична напруга, яку можна прикласти між стоком і витоком, щоб не пошкодити транзистор;
   • Максимальний струм стоку – найбільший постійний або імпульсний струм, який може протікати через канал без перегріву;
   • Час перемикання – швидкість включення та вимикання, важлива у високочастотних схемах;
   • Тип структури:
     • Enhancement mode (з підсиленням) — канал формується лише після подачі напруги на затвор;
     • Depletion mode (зі збагаченням) — канал є завжди, і подача напруги на затвор може його «закрити».

   Логічний MOSFET — це польовий транзистор з ізольованим затвором, який спеціально розроблений для роботи при низькій напрузі на затворі, сумісній з рівнями логічних сигналів мікроконтролерів та цифрових схем.

   MOSFET-транзистори застосовуються надзвичайно широко завдяки високій швидкодії, великому вхідному опору та низьким втратам у відкритому стані. Основні напрямки використання можна поділити на кілька категорій:

   1. Перемикання потужних навантажень: керування двигунами постійного та змінного струму, робота у джерелах живлення, керування світлодіодними матрицями та освітленням, використання в реле як заміна механічним контактам;
   2. Аналогові схеми: у підсилювачах низької та високої частоти, у схемах регулювання напруги та стабілізаторах, в генераторах сигналів та фільтрах;
   3. Логічні та цифрові пристрої: логічні MOSFET застосовуються у цифровій електроніці для прямого керування від мікроконтролерів без додаткових драйверів, реалізація логічних елементів;
   4. Радіоелектроніка та високочастотна техніка: підсилювачі високої частоти (особливо в комунікаційних пристроях), модулятори та змішувачі сигналів;
   5. Спеціалізовані застосування: MOSFET із подвійним затвором для чутливих радіосхем, використання у схемах захисту (наприклад, захист від зворотної полярності живлення).

Кварцові резонатори та генератори

Кварцовий резонатор — це п’єзоелектричний компонент, який використовується для стабілізації частоти в електронних пристроях. Його дія ґрунтується на п’єзоелектричному ефекті кристалу кварцу: при подачі змінної напруги на пластину кварцу вона починає механічно коливатися з певною власною (резонансною) частотою, а при механічних коливаннях — генерує електричний сигнал тієї ж частоти.

Основний параметр кварцового резонатора – номінальна частота (кілька кілогерц — сотні мегагерц).

Застосування кварцових резонаторів: годинники та таймери (32,768 кГц для годинників), мікроконтролери та мікропроцесори (стабілізація тактової частоти), радіопередавачі та приймачі (формування несучої частоти), телекомунікаційне обладнання, вимірювальні прилади.

Кварцовий генератор — це електронний генератор, у якому кварцовий резонатор використовується як частотозадавальний елемент для отримання стабільних коливань з фіксованою частотою.

Всередині генератора є кварцовий резонатор, підключений у коло підсилювача. П'єзоелектричний ефект кварцу забезпечує дуже високу стабільність частоти. Підсилювач підтримує коливання, а резонатор визначає їх частоту.

Застосування: годинники та таймери мікроконтролерів, радіопередавачі та приймачі, синхронізація в цифрових пристроях, комп’ютери (тактові генератори для процесорів), системи GPS та телекомунікацій.

Кварцовий резонатор — пасивний елемент, який коливається на фіксованій частоті та потребує зовнішньої схеми для роботи, а кварцовий генератор — це вже готовий активний модуль із вбудованим резонатором та електронікою, який самостійно формує стабільний вихідний сигнал.

Документація на електронні компоненти

Datasheet (технічний паспорт) — це офіційний технічний документ, який виробник надає для електронного компонента, приладу або модуля, і який містить повний набір характеристик, параметрів та рекомендацій щодо його використання.

Основні розділи даташиту зазвичай включають:

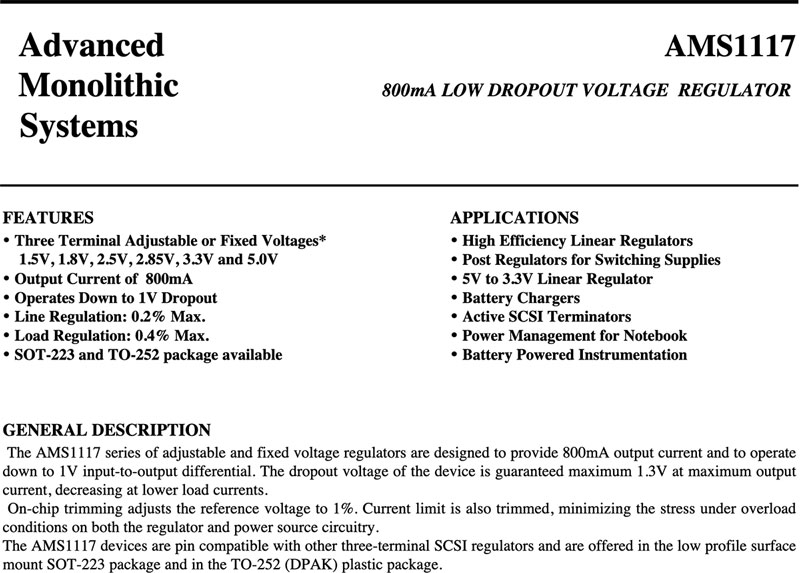

1. Загальний опис – короткий огляд призначення компонента та його основних функцій.

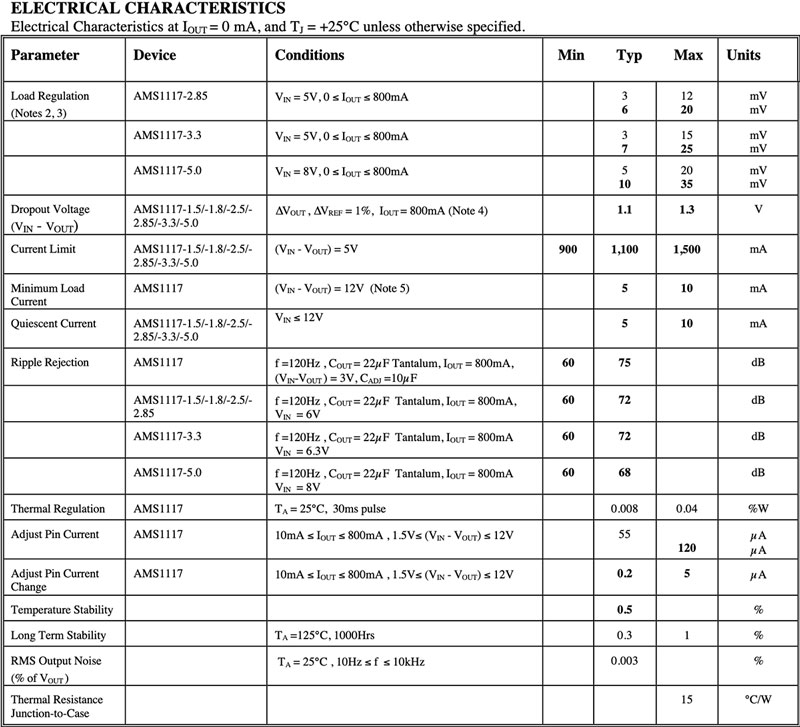

2. Електричні характеристики – діапазони напруг, струмів, споживаної потужності, порогові значення тощо.

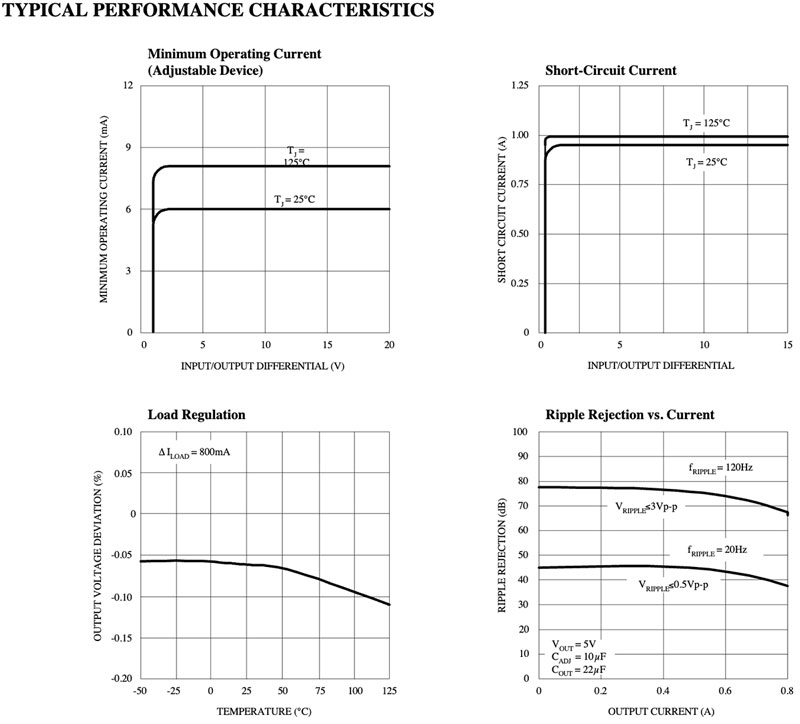

3. Параметри роботи – частотні характеристики, швидкодія, точність, шум.

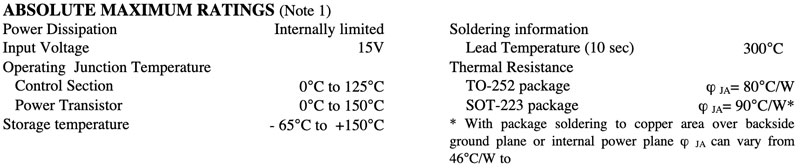

4. Граничні (максимальні) параметри – умови, при перевищенні яких компонент може вийти з ладу.

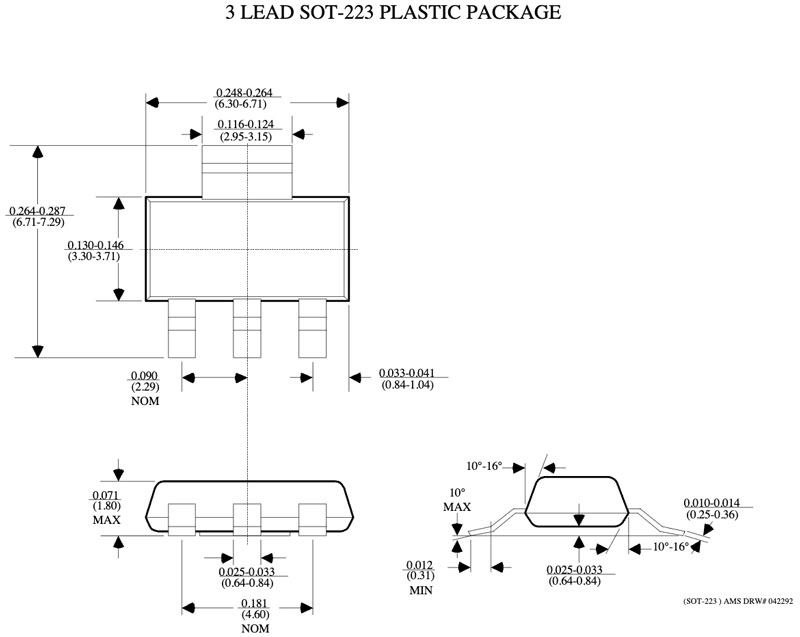

5. Механічні розміри та форма корпусу – креслення, габарити, тип виводів.

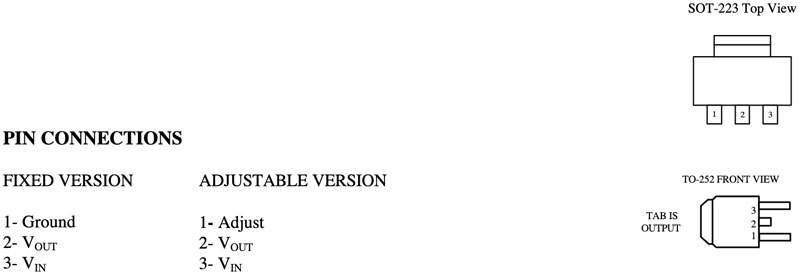

6. Конфігурація виводів (pinout) – схема розташування та призначення виводів.

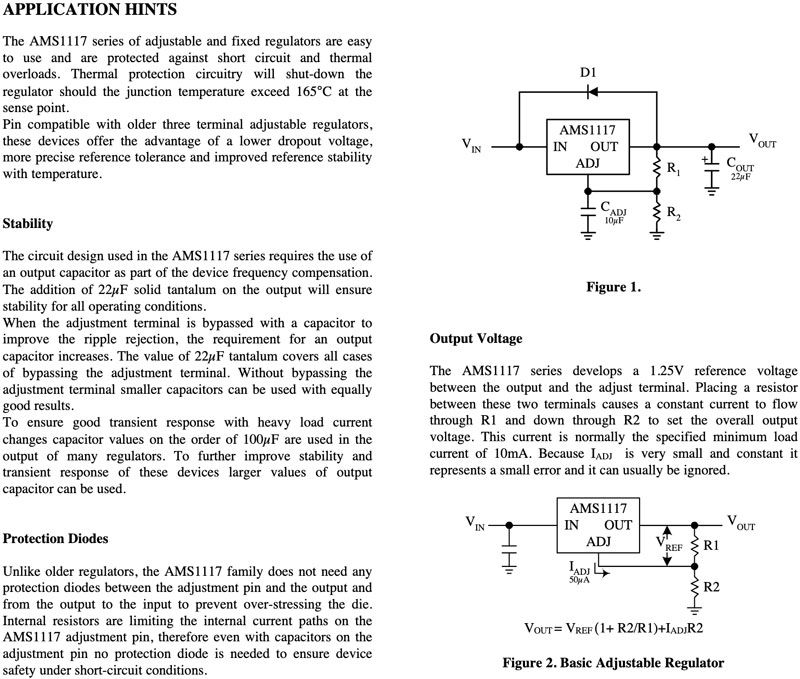

7. Типові схеми включення – приклади підключення у реальних схемах.



8. Умови зберігання та експлуатації – допустимі температури, вологість, захист від електростатичних розрядів (ESD).

Технічний паспорт допомагає інженеру правильно підібрати компонент під конкретне завдання, дозволяє уникнути перевантаження елементів та продовжити термін їхньої служби, забезпечує правильне підключення і використання згідно з рекомендаціями виробника.
