Тема 3. Програмування мікроконтролерів. Середовище Arduino IDE. Завантажувачі та програматори

Програмування мікроконтролерів

Програмування мікроконтролерів є одним з ключових етапів розробки мікроконтролерних пристроїв. Власне від програмного коду, який буде виконувати мікроконтролер напряму залежить функціонал розроблюваного пристрою.

Програмування мікроконтролерів передбачає написання програмного коду, який буде завантажено у внутрішню пам’ять пристрою та виконано процесором. Зазвичай, це низькорівневе або програмування, близьке до машинного коду, що потребує чіткого розуміння апаратної частини. Найчастіше програмування відбувається мовами C або C++, рідше — асемблером або мовами високого рівня, такими як MicroPython чи JavaScript (у спеціальних середовищах). Програміст має враховувати обмеження мікроконтролера, зокрема обмежену кількість пам’яті, низьку тактову частоту і наявність лише базових інструментів відналагодження.

Робота з мікроконтролерами починається з вибору конкретної моделі, виходячи з потреб проєкту (наприклад, AVR (сімейство ATmega або ATtiny), ARM (STM32, Nordic), ESP32 та PIC). Після цього програміст готує середовище розробки, в якому він писатиме код, компілюватиме його та завантажуватиме в мікроконтролер. Для цього використовують інтегровані середовища розробки (IDE – Integrated Development Environment), такі як Arduino IDE, STM32CubeIDE, MPLAB X, PlatformIO або Keil uVision.

Одним з важливих аспектів у програмуванні мікроконтролерів є робота з периферією: цифровими і аналоговими входами/виходами, таймерами, інтерфейсами зв’язку (I2C, SPI, UART), модулями PWM, АЦП і ЦАП. Для взаємодії з цими модулями використовуються спеціальні регістри або готові бібліотеки, що суттєво спрощують розробку.

Окремо також варто виділити подієве програмування, зокрема використання переривань, які дозволяють мікроконтролеру реагувати на зовнішні події без постійного опитування. Це значно покращує енергоефективність та швидкодію системи. Наприклад, кнопка, підключена до входу з перериванням, може викликати обробник лише при натисканні, а не змушувати контролер постійно перевіряти її стан.

Сучасні мікроконтролери можуть також підтримувати технології безпровідного зв’язку — Wi-Fi, Bluetooth, LoRa — що відкриває можливості для створення розумних пристроїв, які є частиною Інтернету речей (IoT). Програмування таких контролерів включає також роботу з мережевими протоколами, хмарними сервісами та забезпеченням безпеки даних.

Середовище Arduino IDE

Arduino IDE — це офіційне середовище програмування, створене для спрощення роботи з мікроконтролерами, зокрема з платами сімейства Arduino. Його головною метою є зробити програмування мікроконтролерів доступним для початківців, студентів та учнів, без необхідності заглиблюватись у складну електроніку чи низькорівневе програмування.

Arduino IDE — це кросплатформне програмне забезпечення, що працює на операційних системах Windows, macOS та Linux. В основі роботи з цим середовищем лежить мова програмування, що базується на C/C++, але значно спрощена за допомогою бібліотек Arduino. Програма, написана в середовищі, називається скетчем (sketch) і зберігається у файлах з розширенням .ino.

Графічний інтерфейс Arduino IDE дуже простий та інтуїтивно зрозумілий. Основні елементи включають в себе текстове поле для написання коду, кнопку для компіляції (перевірки на помилки), кнопку для завантаження прошивки в мікроконтролер, вікно з повідомленнями компілятора та монітор послідовного порту.

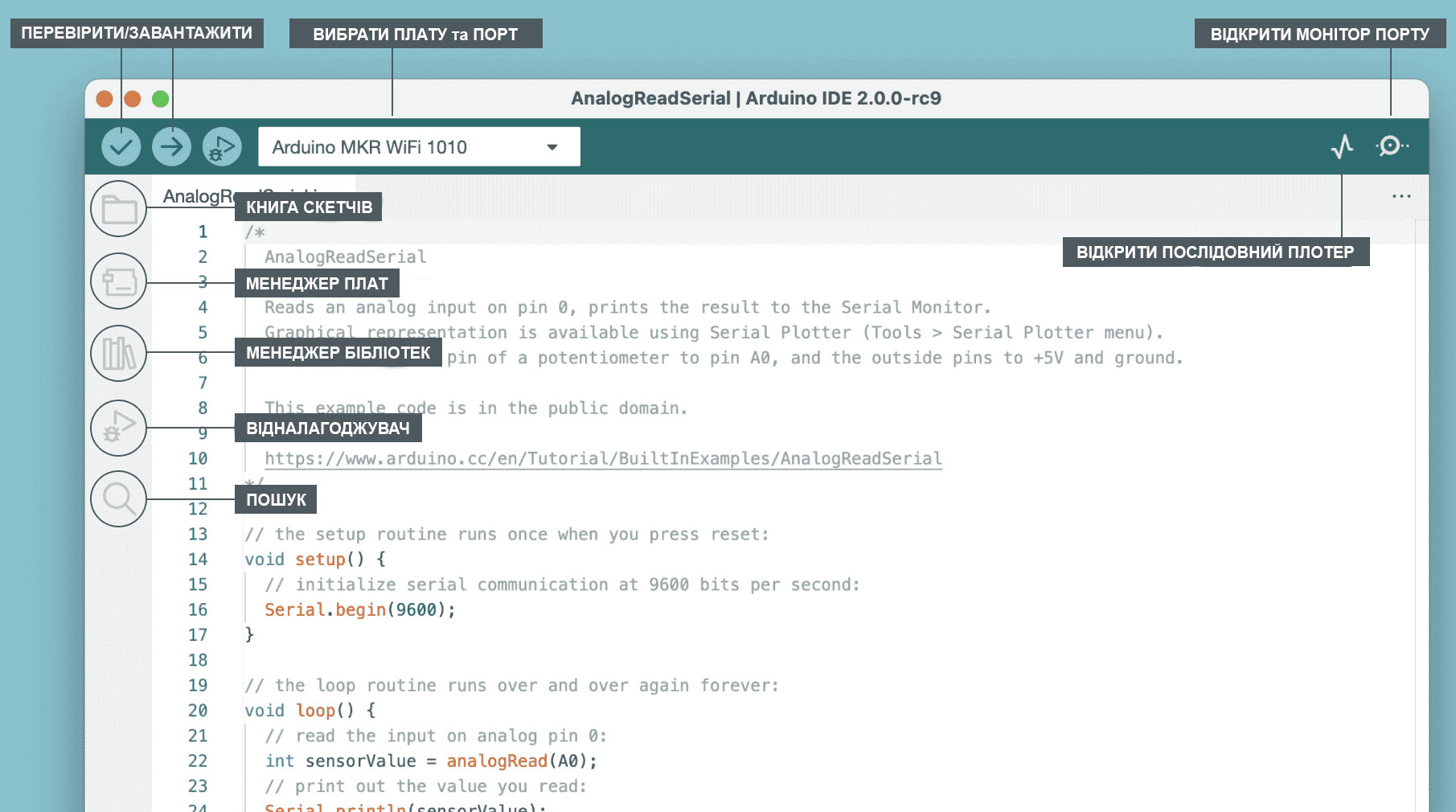

• Перевірити/Завантажити - компіляція та завантаження коду в мікроконтролер.
• Вибрати плату та порт - виявлені плати Arduino автоматично відображаються тут разом із номером порту.
• Книга скетчів - тут можна переглянути всі скетчі, що зберігаються локально на комп'ютері. Крім того, їх можна синхронізувати з хмарою Arduino, а також отримувати скетчі з онлайн-середовища.
• Менеджер плат – відображає пакети Arduino та сторонніх розробників, які можна встановити для підтримки додаткових плат. Наприклад, для використання плати MKR WiFi 1010 потрібно встановити пакет Arduino SAMD Boards.
• Менеджер бібліотек – відображає тисячі бібліотек, створених Arduino та його спільнотою. Бібліотеки є розширеннями API Arduino та спрощують, наприклад, керування серводвигуном, зчитування даних з певних датчиків або використання модуля Wi-Fi.
• Відналагоджувач – тестування та відналагодження програм у режимі реального часу.
• Пошук - пошук ключових слів у коді програми.
• Відкрити монітор порту - відкриває інструмент моніторингу послідовного порту як нову вкладку в консолі.
• Відкрити послідовний плотер – відкриває діалогове вікно для представлення даних з послідовного порту у вигляді графіка.

Щоб почати роботу, достатньо підключити плату Arduino до комп’ютера через USB, вибрати її модель у меню Інструменти та вказати відповідний COM-порт. Після цього можна писати код, натискати кнопку Завантажити, і програма автоматично скомпілюється та буде передана на мікроконтролер.

Попри простоту, Arduino IDE має деякі обмеження. Зокрема, середовище не пропонує розширену підтримку відналагодження, як це є в професійних середовищах типу STM32CubeIDE чи Keil. Проте ці обмеження компенсуються доступністю, швидким стартом і універсальністю.

Середовище Arduino постійно розвивається — наразі доступна вже друга версія IDE (Arduino IDE 2.x), яка має сучасніший інтерфейс, підсвічування синтаксису, автодоповнення, підтримку вкладок і вбудований термінал. Це робить роботу з ним ще зручнішою, особливо для більш досвідчених користувачів.

Використання сторонніх бібліотек

Однією з найбільших переваг середовища Arduino IDE є можливість використання сторонніх бібліотек, які значно полегшують розробку проєктів. Бібліотеки дозволяють не писати програмний код «з нуля», а використовувати вже готові, перевірені рішення для керування різноманітними пристроями: датчиками, модулями зв’язку, дисплеями, двигунами тощо.

Стороння бібліотека в контексті Arduino — це набір файлів (зазвичай .h та .cpp), які містять класи, функції та константи, що реалізують певну функціональність. Наприклад, бібліотека для OLED-дисплея може містити всі необхідні інструкції для ініціалізації екрану, виводу тексту, малювання графіки та обробки шрифтів.

Використання бібліотек робить код чистішим, коротшим та простішим для розуміння. Замість того, щоб самостійно реалізовувати протокол передачі даних по I2C або SPI, розробник може скористатися бібліотекою, яка вже реалізує всі необхідні функції, а йому залишається лише викликати потрібні методи.

У багатьох випадках, бібліотеки постачаються з прикладами — демонстраційними скетчами, які можна відкрити через меню Файл – Приклади, обрати потрібну бібліотеку й завантажити готовий код для ознайомлення.

Однак використання сторонніх бібліотек потребує певної уважності. Варто переконатися, що бібліотека:

• сумісна з вибраною моделлю плати та версією IDE;
• активна і підтримується розробниками;
• не конфліктує з іншими бібліотеками;
• не перевищує доступний обсяг пам’яті (деякі бібліотеки досить «важкі» для простих мікроконтролерів на кшталт ATmega328P).

Крім того, використовуючи бібліотеки, розробник має розуміти, як вони працюють. Надмірна залежність від «чорних скриньок» може призвести до складнощів у відналагодженні або оптимізації проєкту. Тому важливо вивчати структуру бібліотек, розуміти їхній код і в разі потреби вміти адаптувати або змінювати його під свої задачі.

Завантажувачі та програматори

У контексті роботи з мікроконтролерами, особливо в середовищі Arduino, поняття завантажувача (bootloader) та програматора відіграють важливу роль, хоча часто залишаються «за кадром» для початківців. Розуміння їх функцій дозволяє глибше зануритися в структуру мікроконтролера, розширити можливості його використання, а також діагностувати й усувати проблеми.

Завантажувач — це спеціальна мініпрограма, яка вже записана у флеш-пам’ять мікроконтролера. Вона відповідає за приймання нового коду з комп’ютера і його запис у основну пам’ять пристрою. Головне її завдання — забезпечити зручне програмування через стандартний інтерфейс, наприклад USB, без потреби в окремому програматорі.

У платах Arduino (наприклад, Uno, Nano) завантажувач дозволяє завантажувати прошивку напряму з Arduino IDE через USB-кабель. Це стало можливим завдяки інтегрованому чипу USB-UART (наприклад, CH340 або ATmega16U2), який працює у парі з завантажувачем і передає компілятору команду на запис коду у флеш-пам’ять мікроконтролера.

Завантажувач зазвичай займає невеликий обʼєм пам’яті (близько 0.5–2 кілобайт), а решта памʼяті доступна для завантаження коду. Під час увімкнення живлення або скидання мікроконтролера завантажувач короткий час чекає на сигнал програмування (від Arduino IDE). Якщо його немає, керування одразу передається основній програмі.

У випадках, коли мікроконтролер новий (без прошитого завантажувача), або коли він був стертий, завантажувач необхідно записати вручну за допомогою програматора.

Програматор — це спеціалізований апаратний пристрій, призначений для безпосереднього запису прошивки у мікроконтролер. На відміну від завантажувача, який дозволяє програмувати мікроконтролер через стандартний USB-інтерфейс, програматор підключається безпосередньо до внутрішніх ліній програмування чипа та надає повний доступ до пам’яті мікроконтролера, включаючи можливість прошивки, зчитування вмісту, стирання та налаштування ф’юз-бітів (fuse bits).

У середовищі Arduino IDE програматори використовуються не так часто, але вони стають незамінними в деяких випадках:

• коли потрібно прошити завантажувач у новий або «чистий» мікроконтролер;
• якщо завантажувач було випадково стерто або пошкоджено;
• для прошивки без завантажувача, що дозволяє використати весь обʼєм флеш-пам’яті;
• для роботи з нестандартними платами, або власноруч зібраними схемами на базі AVR чи інших мікроконтролерів;
• для відналагодження або перепрошивки низькорівневих параметрів чипа, наприклад, ф’юзів або блокування пам’яті.

Серед наявних сьогодні на ринку рішень варто виділити наступні типи популярних програматорів:

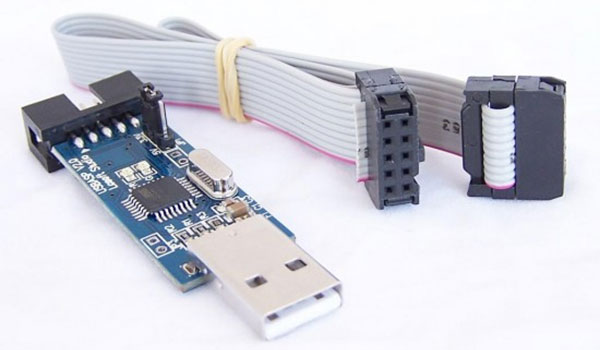

1. USBasp – один із найвідоміших і найдоступніших програматорів для AVR-мікроконтролерів. Він працює через інтерфейс ISP і підтримується Arduino IDE через avrdude. Підключення здійснюється через 6- або 10-піновий роз’єм.

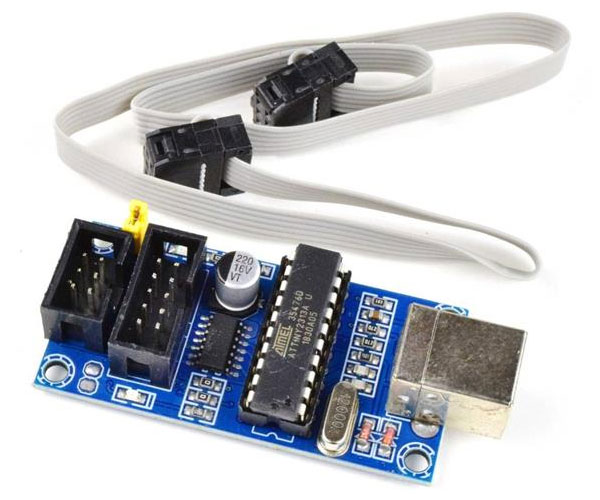

2. USBtinyISP – ще один недорогий ISP-програматор, створений спільнотою Adafruit. Також використовує SPI-інтерфейс для програмування AVR-чипів. Часто використовується у DIY-проєктах.

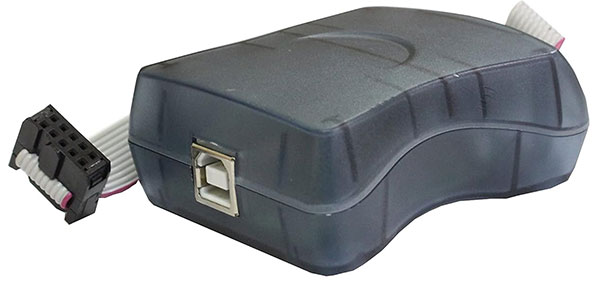

3. AVRISP mkII – офіційний професійний програматор для AVR від Microchip, який забезпечує високу швидкість, надійність і підтримку сучасного ПЗ. Офіційно підтримується avrdude, а також фірмовим середовищем Atmel Studio.



4. Arduino as ISP – це спосіб перетворити звичайну плату Arduino (наприклад, Uno або Nano) на повноцінний програматор. На одну плату завантажується спеціальний скетч ArduinoISP, після чого вона підключається до цільового мікроконтролера через пінові лінії SPI.

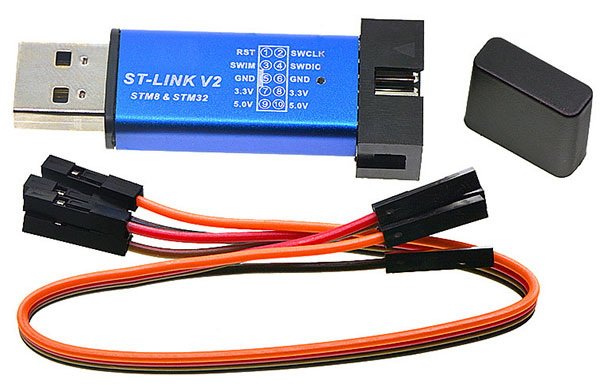

5. ST-Link — це офіційний програматор і відналагоджувач від компанії STMicroelectronics, призначений для роботи з мікроконтролерами серії STM32 (через інтерфейс SWD). Він дозволяє не лише записувати прошивку у чип, а й здійснювати повноцінне відналагодження — встановлення точок зупинки, перегляд змінних у реальному часі, покрокове виконання коду тощо.

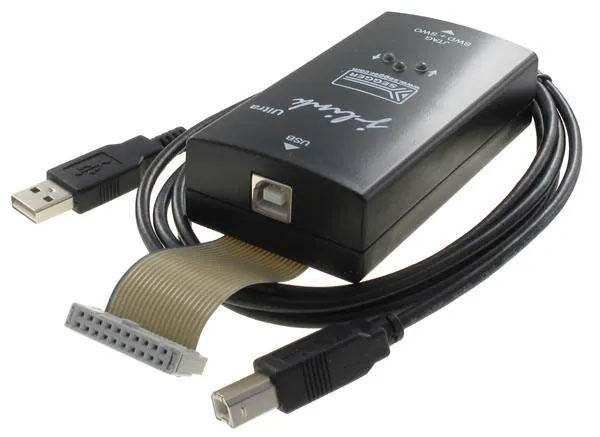

6. J-Link — це професійний програматор та апаратний відналагоджувач, розроблений компанією SEGGER, який підтримує велику кількість мікроконтролерів (STM32, ESP32, nRF51/nRF52/nRF53 тощо). Програмування мікроконтролерів може здійснюватися через інтерфейси SWD, JTAG, cJTAG, SPD, SWO.

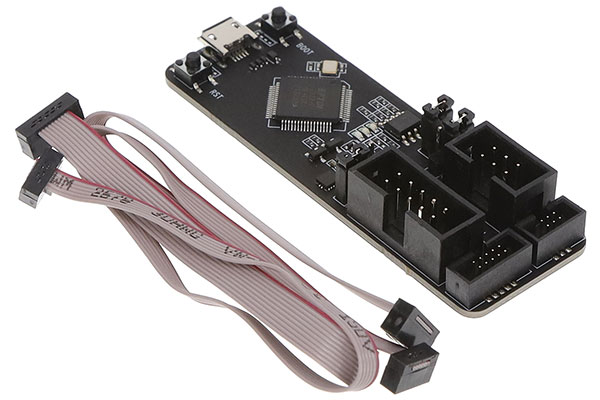

7. ESP-Prog — це офіційний програматор від компанії Espressif, розроблений спеціально для мікроконтролерів ESP32 та ESP8266. Він поєднує в собі два основних функціональні блоки: UART-програматор та JTAG-відналагоджувач.

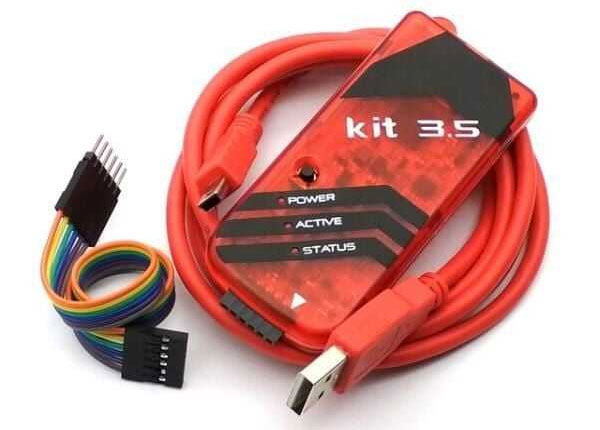

8. PICkit — це серія офіційних програматорів та відналагоджувачів, розроблених компанією Microchip Technology для мікроконтролерів сімейств PIC, dsPIC, а також AVR (у новіших версіях). Вони дозволяють здійснювати програмування пам’яті, відналагодження коду в реальному часі та керування внутрішніми ф’юзами мікроконтролера.
